Как рассчитать вес конструкции, тип и количество свай?

Винтовые сваи для фундамента с бетоном или без него отлично держат малоэтажное сооружение, при этом позволяют возвести его на сложном грунте и не требуют вырубки растительности. Расчёт конструкции – это первый этап, с которого начинается установка винтовых свай. Если произвести его неверно, стальные трубы с наконечниками могут подвести в процессе эксплуатации сооружения.

Типы и размеры стальных конструкций для фундамента

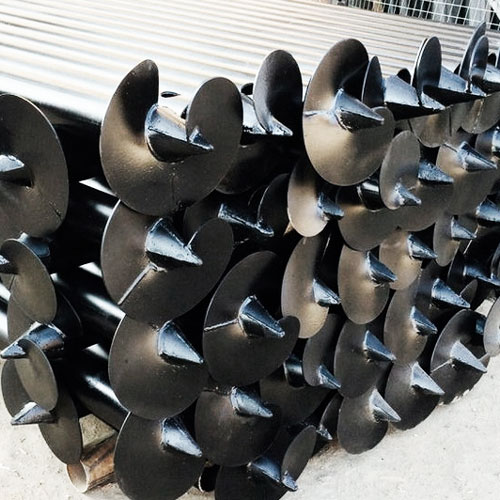

Неправильно подобранный размер винтовых свай приведёт к значительному сокращению срока эксплуатации сооружения. Такие стальные опоры бывают двух типов – со сварным наконечником и литым, и каждый имеет свои особенности установки и эксплуатации. Оба внешне напоминают огромный шуруп, но в первом случае лопасти приварены к нему, а в другом – приварен цельный наконечник.

Если говорить о правильном выборе из этих двух типов, то предпочтение стоит отдавать, конечно же, литым стальным опорам. При работе с ними не произойдёт отрыва лопасти, им характерна геометрическая точность, оцинкованное тело трубы, а в идеале – дополнительно обработанное полимерным и антикоррозийным составом. Следует учитывать то, что цена литых винтовых свай существенно выше, но экономия на опорах для фундамента может привести к гораздо большим затратам в будущем.

Размеры винтовых свай – стандартные. Застройщиков не всегда устраивают типовые размеры труб и лопастей, но, как правило, они рассчитаны на широкий спектр применения, поэтому выход найдётся в любом случае. Итак, для частного строительства применяются стальные опоры таких параметров:

• СВ 8.9 см на 25 см;
• СВ 10.8 см на 30 см;
• СВ 13.3 см на 35 см.

Первое значение соответствует диаметру ствола металлической конструкции, а второе обозначает диаметр винтовых лопастей. Литые винтовые сваи с приваренным оцинкованным наконечником имеют следующие параметры: диаметр трубы – 10.8 см; длина – 250 см; вес – 35 кг; толщина стали – 0.4 см; толщина основания цельных наконечников – 0.13 см, и их же диаметр – 3 см. Для сравнения, последний показатель у винтовых свай со сварным наконечником в 6 раз меньше.

Несущая способность стальных опор с литыми наконечниками составляет 6 тонн.

Расчёт конструкции перед установкой винтовых свай

На расчёт конструкции влияют несколько параметров сооружения и условий его эксплуатации:

• какую нагрузку предстоит нести фундаменту;
• какой уклон местности, на которой будет стоять постройка;
• провисание материала ростверка;
• в какой тип грунта нужно будет вкручивать стальные конструкции;
• глубина промерзания грунта.

Для дачных построек, небольших ограждений и лёгких конструкций подойдут стальные опоры небольшого диаметра – всего 7.6 см. Если планируется возвести ограждения из кирпича, какие-то пристройки, беседки или навесные сооружения, для них выбирают винтовые сваи с диаметром трубы 8.9 см. Для каркасных сооружений или срубов – домов из брёвен и бруса надёжным вариантом являются опорные трубы диаметром 10.8 см. А для массивных домов используют самый мощный тип винтовых свай – 13.3 см в диаметре.

Расчёт конструкции зависит от будущей нагрузки, поэтому нужно знать приблизительную массу будущей постройки. Количество свай – это отношение веса сооружения к несущей способности опоры. Для расчёта конструкции можно воспользоваться специальными онлайн-калькуляторами. Но расчёт и установка стальных опор должна производиться лицензированными организациями. Человеку без специального образования сложно учесть все нюансы – скажем, полезную, ветровую, снеговую нагрузку, запас прочности и т. д.
