Deformix® ШО
для деформационных швов в несущих и ограждающих конструкциях зданий
1. Общие положения и область применения
Противопожарная преграда Deformix ШО (шов огнезащитный) представляет собой многослойную композитную конструкцию, предназначенную для обеспечения требуемого предела огнестойкости деформационных (температурно-усадочных, осадочных, сейсмических) швов в несущих и ограждающих конструкциях зданий и сооружений различного функционального назначения.
• Предел огнестойкости: EI 240 (240 минут)
• Максимальная рабочая температура: 1100 °C
• Деформационная способность: ±25% от номинальной ширины шва
• Диапазон ширин швов: 30–300 мм
2. Конструкция и состав
Защитная оболочка выдерживает температуру до 1100 °C без разрушения структуры материала, что обеспечивает сохранение целостности преграды в течение всего расчётного времени пожара согласно требованиям ГОСТ 30247.0-94.

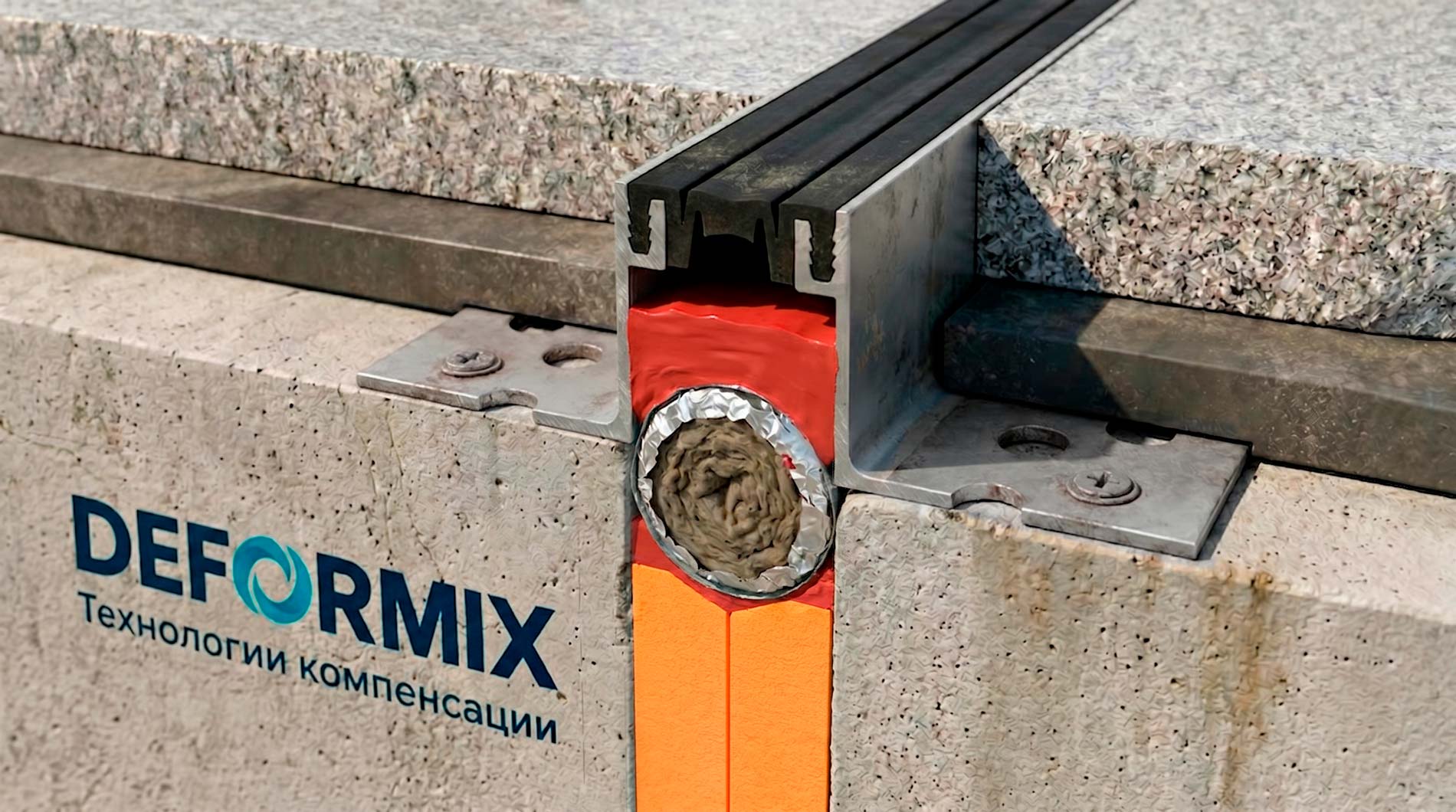

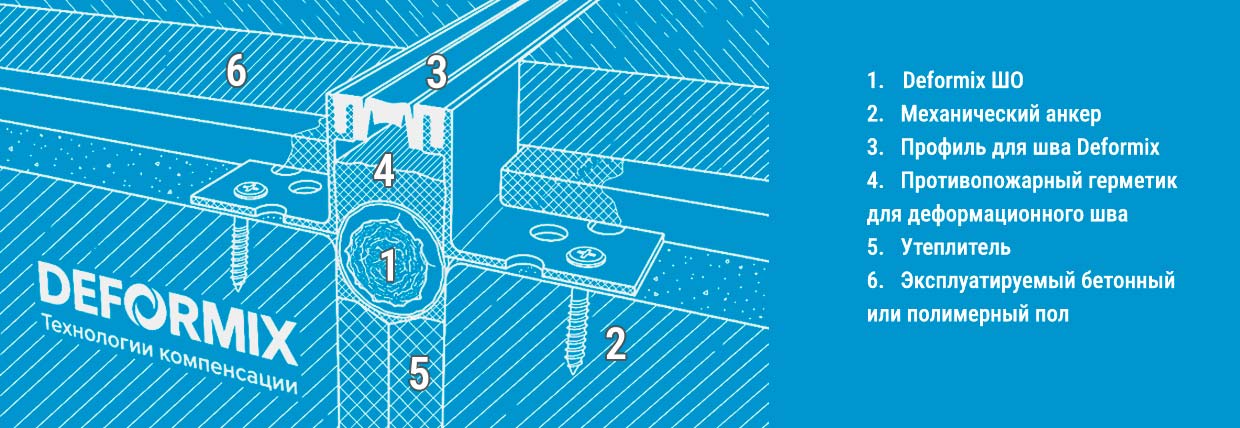

Противопожарная преграда Deformix ШО состоит из следующих функциональных слоёв:
| № | Элемент конструкции | Назначение | Материал |
|---|---|---|---|
| 1 | Теплоизоляционный слой | Тепловая защита, снижение теплопроводности | Негорючие теплоизоляционные материалы (класс К0) |
| 2 | Теплоотражающий слой | Отражение теплового излучения | Алюминиевая фольга, металлизированные плёнки |
| 3 | Защитная оболочка | Монтажная конструкция, защита от механических воздействий | Негорючая ткань базальтового/керамического волокна |
| 4 | Монтажный фланец | Крепление к конструкциям шва | Интегрированная полоса базальтовой ткани |
3. Технические характеристики
| Параметр | Значение |
|---|---|
| Предел огнестойкости | EI 240 (REI 240 при соответствующем исполнении) |
| Максимальная рабочая температура | 1100 °C |
| Диапазон ширин деформационных швов | 30–300 мм |
| Относительная деформация | ±25% от номинальной ширины |
| Длина изделия (стандартная) | 6150 мм |
| Класс пожарной опасности материалов | К0 (негорючие) |
| Нахлёст при стыковке | 150 мм |
| Глубина погружения в шов | 30–40 мм от поверхности |
| Вынос монтажного фланца | ≥80 мм |
4. Таблица подбора конструкций
Выбор типоразмера противопожарной преграды Deformix ШО осуществляется в соответствии с фактической шириной деформационного шва, определяемой проектной документацией (рабочими чертежами):
| Обозначение | Ширина шва, мм | Фактическая ширина изделия, мм | Предел огнестойкости |
|---|---|---|---|
| ШО-30/240 | 30 | 64 | EI 240 |
| ШО-50/240 | 50 | 77 | EI 240 |
| ШО-70/240 | 70 | 90 | EI 240 |
| ШО-100/240 | 100 | 125 | EI 240 |
| ШО-150/240 | 150 | 200 | EI 240 |
| ШО-200/240 | 200 | 250 | EI 240 |
| ШО-300/240 | 300 | 400 | EI 240 |
ШО-XXX/YYY, где:
• ШО — шов огнезащитный
• XXX — номинальная ширина деформационного шва, мм
• YYY — предел огнестойкости, минПример: ШО-150/240 — конструкция для шва шириной 150 мм с пределом огнестойкости EI 240.
5. Инструкция по монтажу
5.1. Подготовительные работы
- Произвести замер длины (для горизонтальных швов — перекрытий) или высоты (для вертикальных швов — стен) деформационного шва согласно исполнительной документации.
- Рассчитать необходимое количество изделий с учётом нахлёста 150 мм на стыках и формирования загибов по 150 мм в крайних точках шва.
где N — количество изделий, шт; L — длина шва, мм
- Разместить изделия вдоль шва, подготовить крепёжные элементы (анкерные болты, дюбели, саморезы в соответствии с типом основания) и режущий инструмент.
- При необходимости отрезать изделие до требуемой длины. Сформировать нахлёсты (150 мм) и загибы (150 мм у стен).
5.2. Монтаж конструкции
- Вставить изделия в шов последовательно с плотным прилеганием друг к другу (внахлёст 150 мм) и к конструкциям в крайних точках шва. Монтажный фланец (полоса ткани) должен располагаться снаружи шова.
- Обеспечить полное погружение изделия в шов с глубиной 30–40 мм от поверхности. Монтажный фланец должен отступать от края шова не менее чем на 80 мм.
- При загибе изделия у стены допускается надрезание полосы ткани для удобства монтажа.
- При стыковке изделий конец первого изделия устанавливается в шов глубже, чтобы конец второго изделия, устанавливаемого внахлёст, не выступал за пределы расчётной глубины.
- Проверить отсутствие видимых зазоров между изделиями и между изделиями и поверхностями шва.
- Закрепить изделия к поверхностям шва через монтажный фланец:
• Отступ от шва: не менее 70 мм
• Шаг крепления: 500 мм
• Отступ от края изделия до первой точки крепления: 250 мм
6. Применимость по типам зданий
Противопожарная преграда Deformix ШО применяется в зданиях и сооружениях следующих конструктивных систем:
- Кирпичные и каменные здания (СП 70.13330.2012)
- Сборно-железобетонные конструкции
- Монолитные железобетонные конструкции
- Каркасно-монолитные здания
- Сейсмические районы (СП 14.13330.2018)
Конструкция обеспечивает сохранение деформационной способности шва при температурных колебаниях, усадке материалов и сейсмических воздействиях, что соответствует требованиям СП 55-101-2000 «Деформационные швы в зданиях и сооружениях».
7. Нормативные ссылки
При проектировании, монтаже и эксплуатации противопожарных преград Deformix ШО необходимо руководствоваться следующими нормативными документами:
- СП 2.13130.2020 — Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты
- СП 4.13130.2020 — Системы противопожарной защиты. Общие требования пожарной безопасности
- СП 55-101-2000 — Деформационные швы в зданиях и сооружениях
- СП 55-102-2001 — Противопожарные преграды в зданиях и сооружениях
- СП 70.13330.2012 — Несущие и ограждающие конструкции. Требования пожарной безопасности
- СП 14.13330.2018 — Строительство в сейсмических районах
- ГОСТ 30247.0-94 — Конструкции строительные. Методы испытаний на огнестойкость
- ГОСТ Р 53292-2009 — Материалы и изделия огнезащитные для строительных конструкций
- Приказ Минтруда России от 28.03.2014 № 155н — Правила по охране труда при работе на высоте
8. Требования безопасности
Монтаж противопожарных преград Deformix ШО должен выполняться в соответствии с требованиями охраны труда и пожарной безопасности. При выполнении работ на высоте необходимо применение средств индивидуальной защиты (страховочные привязи, каски) согласно Приказу Минтруда № 155н.
Работы по монтажу должны выполняться при температуре окружающего воздуха не ниже −10 °C и относительной влажности не более 80%.
9. Условия хранения и транспортирования
Изделия должны храниться в закрытых помещениях при температуре от −30 °C до +50 °C и относительной влажности воздуха не более 80%. Допускается временное хранение под навесом при соблюдении мер защиты от атмосферных осадков.
Транспортирование осуществляется всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. При транспортировании изделия должны быть защищены от механических повреждений и воздействия атмосферных осадков.
10. Гарантийные обязательства
Производитель гарантирует соответствие противопожарных преград Deformix ШО требованиям настоящего технического описания при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации составляет 10 лет с момента ввода объекта в эксплуатацию при условии соблюдения требований настоящего технического описания и нормативных документов.
