Плоские эксплуатируемые и неэксплуатируемые кровли используются все чаще, и не только в общественных и многоквартирных зданиях, но и в частных домах. Такая крыша создает дополнительное полезное пространство. На ней можно организовать зону отдыха, террасу, спортивную площадку или сад. Или использовать с сугубо техническими целями. В любом случае, такой кровле нужны качественная гидроизоляция и грамотно организованная водосточная система.

Схема работы внутреннего водостока
Для плоской кровли чаще используют внутренний водосток. По сути, он состоит из элементов, аналогичных тем, что задействованы в наружной водосточной системе. Только они располагаются внутри строения, поэтому скрыты от глаз. Благодаря этому ничто не нарушает эстетически привлекательный облик здания.
Конструкция внутреннего водостока подразумевает следующие обязательные элементы:
- Воронка. Это – водоприемник, который располагается на кровле. Воронка устроена и монтируется таким образом, чтобы располагаться чуть ниже уровня кровли, благодаря чему вода от осадков или таяния снегов благополучно стекает в нее. Для верхней части воронки обязательно предусмотрена фильтрующая решетка, или листвоуловитель. Такая решетка пропускает воду, но задерживает мусор, благодаря чему предотвращается загрязнение водосточной системы.
- Внутренние сточные трубы. Следующим за воронкой компонентом идут трубы. Они монтируются ниже кровли, но выше потолочного перекрытия и скрыты от глаз. Воронка своей нижней частью выводится как раз в такую трубу. В разных схемах трубы могут располагаться вертикально или горизонтально, но обязательно под таким углом, чтобы обеспечить самостоятельный сток воды.
- Стояк. Как в любой другой системе, стояк – это вертикально расположенный элемент. Внутренние водосточные трубы ведут воду как раз в него. Сам стояк должен быть вмонтирован в несущую стену. Но не в наружную. Это касается, прежде всего, регионов с холодными зимами. Если смонтировать стояк в наружной стене, то скапливающая в нем вода замерзнет, что приведет к разрывам трубы.
- Отводящие трубы. От стояка выводится еще одна или несколько труб, по которым вода покидает систему. Она может быть направлена в ливневую канализацию либо в какой-то резервуар для технических нужд. Накопившуюся воду можно использовать, например, для полива огорода и пр.
Монтаж всех внутренних элементов водостока осуществляется на стадии строительства здания. В последнюю очередь монтируется воронка – после того, как будут положены тепло- и гидроизоляционные слои кровли.

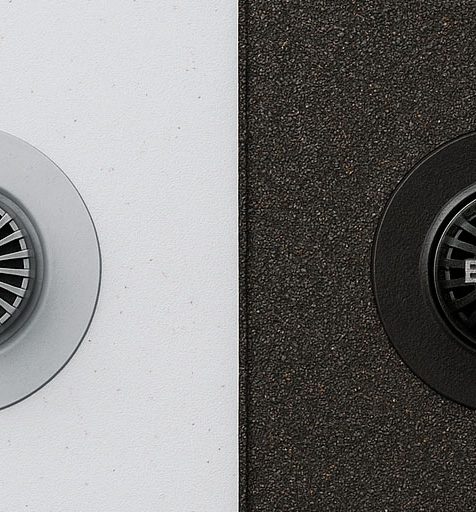

Устройство и варианты водоприемных воронок
Воронка – важнейший элемент внутреннего водостока. Важно не только правильно ее подобрать, но и правильно смонтировать. Важно, чтобы конструкция была совместима с другими элементами системы и обладала достаточной пропускной способностью. Все требования, предъявляемые к этому конструктивному элементу, регламентируются ГОСТ Р 58956-2020 «Воронки кровельные для внутренних водостоков. Общие технические условия» (1).
Воронки изготавливают из металла или полимерных материалов. Вариации диаметров сточных труб водосточных воронок – 50, 75, 110, 160, 210. От диаметра напрямую зависит пропускная способность конструкции. Так, для диаметра 50 этот параметр будет составлять 0,8 л/с, а для диаметра 160 – уже 4 л/с. Соответственно, чем обильнее осадки в регионе, тем большей пропускной способностью должна обладать воронка.
Кроме диаметра, отводные трубы, идущие от воронки, также отличаются углом изгиба. Для самотечной системы универсальным считается угол 45 градусов.
Для разных типов кровли используются различные варианты воронок. О них расскажем подробнее.
Воронка с битумной юбкой
Изготовлена из пластика. Имеет юбку (прижимной фланец или фартук) из битума. Предназначена для плоской кровли с битумной гидроизоляцией. Часть воронки с юбкой ставится после монтажа гидроизоляционного слоя.
Юбка предназначена для лучшей герметизации конструкции. Поскольку она сделана из того же материала, что и гидроизоляция, их скрепление друг с другом производится с помощью битумной мастики.
Воронки для битумной кровли
Воронка с ПВХ-юбкой
Этот вариант предназначен для тех типов кровли, где гидроизоляционный слой представлен мембраной из поливинилхлорида. Этот материал обладает рядом преимуществ, в частности, его монтаж осуществляется с помощью термической сварки. Благодаря этому удается получить полностью герметичные, целостные швы.
Соответственно, юбка из соответствующего материала предназначена для герметичного скрепления с мембраной. Их сваривают друг с другом, благодаря чему риск протечек в этом месте сводится к нулю.
Воронки для ПВХ кровли
Воронка с термопластичными юбками
Такие модели предназначены для кровель с другими гидроизоляционными термопластичными материалами. Особенность термопластов в том, что они расплавляются при нагреве специальным оборудованием. Расплавление позволяет прочно скреплять края материала друг с другом, формируя ровные герметичные швы.
Термопластичная юбка сплавляется с гидроизоляционным материалом на стадии монтажа, обеспечивая полную герметичность соединения.
Воронка парапетная
Парапетная воронка, или скаппер, предназначена для несколько иной системы отвода воды. Она предназначена для отвода воды с плоской кровли через парапет. Такая система, как правило, монтируются в качестве не постоянной, а аварийной. Она действует как вспомогательная, когда из-за слишком обильных осадков или таяния снегов весной кровля оказывается буквально затоплена водой, а имеющийся внутренний водосток не справляется.
Также аварийная система нужна на тот случай, если внутренний водосток выйдет из строя или забьется мусором. Так как вода отводится через парапет, воронка имеет конструкцию, отличную от обычной. Она крепится в углу (на стыке парапета с кровлей) и отводит воду в горизонтальный патрубок, который, в свою очередь, подсоединен к вертикальной трубе наружного водостока.
Парапетные воронки
Воронка с плоским листвоуловителем
Плоский листвоуловитель – это плоская решетка в верхней части воронки, предназначенная для фильтрации мусора. Он находится на одном уровне с поверхность кровельного материала. Благодаря этому конструкция не представляет никакой опасности при ходьбе и уборке крыши, не мешает проведению каких-то работ или мероприятий. Поэтому рекомендуется для монтажа на плоских эксплуатируемых кровлях.
Воронка с выпуклым листвоуловителем
Листвоуловитель – важный элемент конструкции воронки. Он представляет собой решетку, которая устанавливается в верхней части воронки. Через эту воронку хорошо просачивается вода, но задерживается мусор. В частности, опавшие листья осенью – отсюда такое название. А также крупные частички грунта, песка, камешки, бытовой мусор, занесенный ветром на крышу, и другие загрязнения.
Выпуклый листвоуловитель обычно имеет полукруглую или цилиндрическую форму и выступает над поверхность кровли на несколько сантиметров. По этой причине такая конструкция рекомендована для неэксплуатируемых кровель, потому что для эксплуатируемых она будет создавать определенные неудобства. В частности, мешать при уборке, об нее можно запнуться и т.д.
