Водосточные воронки – пластиковые или чугунные элементы, используемые для устройства водостока на плоских кровлях а также мостах, бассейнах, балконах, террасах и других плоскостях где необходим о устройство водостока.

Подробнее: Отличия воронок | Экономия при покупке | Листвоуловители | Типы фланцев | Электрообогрев | Надставные элементы | Производители | Чертежи | Видео

Отображение 1–30 из 340

Отличия водосточных воронок


Помимо таких важных различий, как: геометрические размеры, диаметр сточных и приемных труб, наличие листвоуловителей, бренда и других характеристик, самым важным является исходное сырье производства воронки.

Большинство воронок, используемых сегодня на территории России, а также в мире производится из пластика. Доля рынка пластиковых воронок достигает примерно 95-98 процентов. Оставшиеся 2-5 процентов остаются за чугунными и нержавеющими водосточными воронками.

Стальные дюбеля

Нужны водосточные воронки? У нас всё есть!

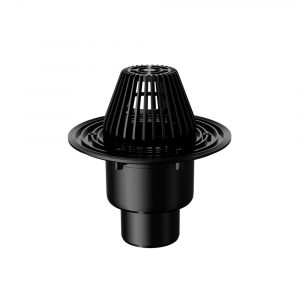

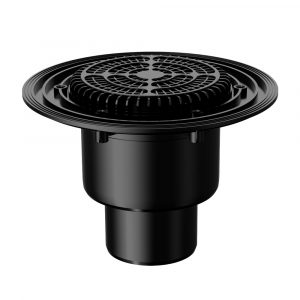

Пластиковые водосточные воронки

Водосточная воронка фото

Водосточные воронки: цены, разновидности, купить

Пластиковые воронки - наиболее универсальные качественные и долговечны. Кроме долговечности, их отличает от чугунных и биметаллических также небольшая цена и небольшой вес. Пластиковые водосточные воронки также монтируется с более качественной герметизацией к основному гидроизоляционному условию.

Пластиковые воронки, в свою очередь, между собой отличаются типом пластика, из которых из которого они изготовлены. Большинство отечественных производителей, таких как Технониколь, Фахманн и др. производят водосточные воронки из вторичного полипропилена без армирования стекловолокном и с минимальными добавлением пластификаторов и стабилизаторов. Производство водосточных воронок из вторичного полипропилена ведет к низкому качеству пластика, а также низкому сроку службы водосточных воронок. Конечно, цена воронки в 600-700руб весьма заманчива относительно качественных вариантов за 3.500 руб, произведённых на основе первичных гранул полипропилена.

Однако, экономить в случае с выбором водосточной воронки для кровли нужно с умом, особенно если вы производите строительные работы для себя, либо цель производства строительных работ - сделать качественную и долговечную конструкцию. При приобретении дешевой водосточной воронки, Вам придется её менять через 1-2 года службы.На качественную водосточную воронку стоимостью по 3000-5000 руб, производители, как правило, дают гарантию от 10 до 30 лет на качество службы пластика а также сохранение внешнего вида.

Экономия и цены на водосточные воронки


Поэтому экономия в пару тысяч рублей на при покупке 1 воронки через 2 года непременно отзовется Вам локальной заменой теплоизоляционного пирога, а также ремонтом части гидроизоляции, примыкающей к фланцу воронки. Так как, при замене вышедшей из строя дешёвой водосточной воронки на хорошую или аналогичную необходим демонтаж части кровельного пирога. Поэтому, мы категорически не рекомендуем бездумно экономить на приобретении водосточных воронок..

В случае, если приёмная труба вашей внутренней водосточной системы выполнена из чугуна, не стоит ограничиваться выбором водосточных воронок, сделанных только из чугуна. Например, производитель HL предусмотрел совместимость своих пластиковых воронок с чугунными приемными трубами.

Готовые элементы проходки

Наличие и тип листвоуловителя


В зависимости от модификации, разные водосточные воронки комплектуются различными листвоуловителями. Основная часть воронок комплектуется стандартными уловителями листьев для плоских и пологих неэксплуатируемых кровель. Такие листвоуловители “торчат” вверх и не предусматривают какую-либо эксплуатацию в вашей кровле. В том числе, не предусматривают очистку кровли от снега, в процессе которой легко повреждаются такие листвоуловители.

Однако, как уже писалось выше, листвоуловители от брендов типа Vilpe  или HL изготавливаются из первичного полипропилена, а также армируются стекловолокном при производстве, и выдерживают даже сильный удар лопатой, в отличие от отечественных недорогих аналогов.

Несмотря на то, что формально листвоуловитель вертикального, стандартного типа для неэксплуатируемых кровель, всё же выдерживают несколько сильных ударов лопатой, для эксплуатируемых кровель предусмотрены водосточные воронки с плоскими листвоуловителями. Плоский листвоуловитель представляет из себя плоскую круглую решетку, либо сетку. Решетка или сетка могут выполняться из нержавеющей стали с дополнительным противоскользящим покрытием, либо могут mn изготавливаться из полипропилена, как и основное тело воронки.

Листвоуловители продаются отдельно для воронок, однако чтобы купить листвоуловитель качественного бренда типа Sita по или HL, продавец от вас потребует фотоподтверждение от того, что у Вас стоит воронка именно этого производителя. То есть, если вы купили дешевую воронку Технониколь за 600 руб и через год у вас сломался листвоуловитель, так как он не стабилизирован от ультрафиолета, изготовлен из вторичного полипропилена, а также неармирован стекловолокном, Вы не сможете купить взамен него качественный листвоуловитель от производителя типа Вилпе или HL. Вы будете вынуждены купить такой же дешёвую листвоуловитель который также выйдет из строя менее чем через год а в процессе потребует прочистки всей водосточной системы.

Видео: монтаж воронок Татполимер

Видео: устройство внутреннего водостока ТехноНИКОЛЬ

Видео: установка воронки HL62 Hutterer & Lechner

Фланец или "Юбка"


Фланец или юбка водосточной воронки определяют качество монтажа воронки и качество герметизации стыка воронки с основным гидроизоляционным слоем. Основная часть водосточных воронок выполняется с фланцем из нержавеющей стали. Такой фланец крепится механическим способом с помощью нескольких крепежных элементов (как правило 5 или 6), которые идут в комплекте к воронке. Дополнительно стык соединения нержавеющего фланца и гидроизоляционного покрытия герметизируют полиуретановым герметиком. Стальная юбка воронки выполняется из полипропилена. Производители качественных водосточных воронок также производят воронки с юбками, выполненными из ПВХ, ТПО или EPDM мембран а также битумных рулонных гидроизоляционных материалов.

Воронки с фланцами из гидроизоляционного материала

Воронки с фланцами из гидроизоляционного материала крепятся к основному гидроизоляционному слою методом наплавления, методом сварки горячим воздухом или клеевым методом, так как это предусмотрено системой EPDM мембран. Такие фланцы гораздо качественнее, долговечнее и надежные чем фланцы из нержавеющей стали.

Фланцы из полипропилена.

Воронки с фланцами из полипропилена - самые недорогие воронки в серии любого производителя. В некоторых каталогах такие воронки фигурируют с названием “фитинг”. Такие воронки легкие дешевые и и приклеиваются к основному гидроизоляционному покрытию полиуретановым герметиком. Возможно также закрепление такой воронки дополнительно фланцем из нержавеющей стали и механическим крепежом.

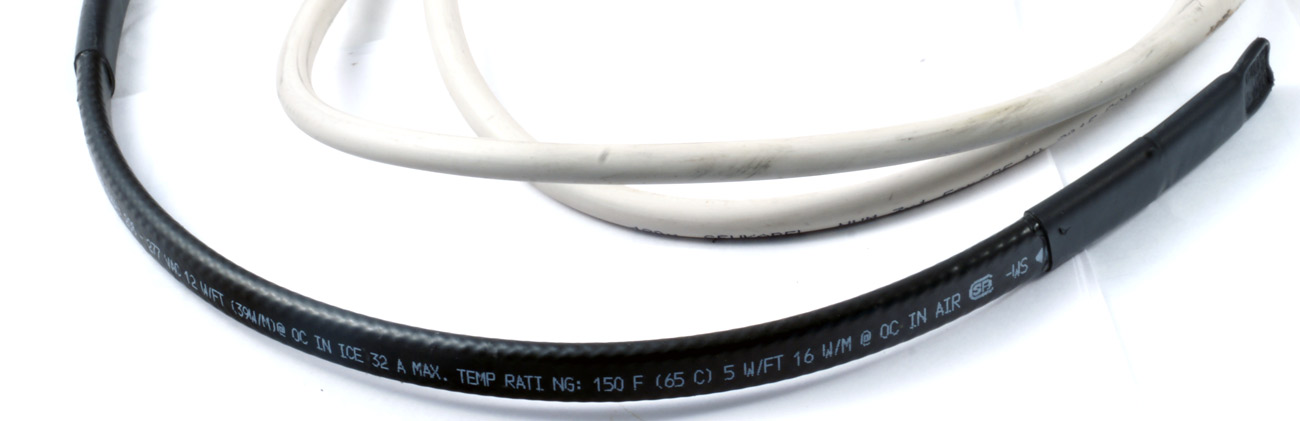

Наличие электрообогрева воронки


Электрообогрев - крайне желательная функция на любой кровле. Электрообогрев на всех водосточных воронках включается автоматически в зимнее время года при достижении отрицательных температур. Энергопотребление обогревательного элемента водосточной воронки крайне мало, при этом электрообогрев гарантирует отсутствие повреждений пластика при резком перепаде температур в зимнее время. Например когда днём идёт снег и температура составляет +1 градус, а ночью резко становится -5 ть и снег прекращает идти. В такие моменты в воронке без электроподогрева часто трескаются из-за увеличения воды в объеме, при переходе в другую фазу состояния ( лёд). При наличии электрообогрева, таких повреждений можно избежать, тем самым продлив срок службы водосточной воронки.

Надставные элементы


Наличие надставного элемента водосточной воронки определяет возможность использования воронки в кровлях с двухслойной гидроизоляцией. Например, когда первый гидроизоляционный слой, он же пароизоляционный - выполнен из рулонного битумного гидроизоляционного материала типа Биполь ТПП, поверх пароизоляция в данном теплоизоляционным пироге укладывается утеплитель из минеральной ваты толщиной 200 мм, а поверх утеплителя из минваты укладывается гидроизоляционная ПВХ мембрана. Таким образом, чтобы водосток прошел сквозь ПВХ мембрану и гидроизоляционный слой из Биполя ТПП, необходимо 2 водосточной воронки - одна из которых будет устанавливаться на Биполь, а вторая на мембрану.

Воронка, которая будет проходить сквозь мембрану, также будет проходить сквозь в воронку, встроенную в нижний гидроизоляционный слой. Верхняя водосточная воронка и будет называться надставным элементом. Надставные элементы могут также выпускаться с различными юбками, из битумных гидроизоляционных материалов, а также ПВХ, ТПО и ЭПДМ мембран. Некоторые воронки комплектуются составными элементами производителем. Также составные элементы можно приобрести отдельно.

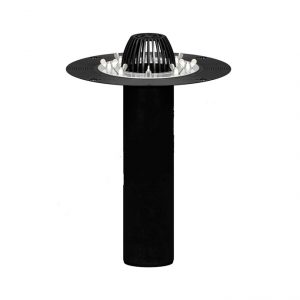

Длина сточной трубы. Не смотря на то, что длину сточной трубы можно легко нарастить в полевых условиях, некоторые производители выпускают водосточные воронки с трубой, длиной до 900 мм. Почти метровая сточная труба также может укоротиться по желанию заказчика до 100 мм. Стандартная длина сточной трубы составляет 340 мм.

Диаметр сточной трубы.

Диаметры сточной трубы водосточных воронок колеблется от 50 до 210 мм. стандартный диаметр сточной трубы составляет 110 мм.

Воронки 100 мм

Штатно производят водосточные воронки с внешним диаметром сточной трубы от 100 до 109 мм при изготовлении их специально для приемной трубы диаметром 110 мм.

Кроме стандартных 100- миллиметровых водосточных труб и воронок, производятся также воронки с диаметрами 50, 75, 90, 100, 110, 160 и 210 мм. Сточная труба может выполняться как из полипропилена, который совместим с чугуном, металлом и пластиком, так и из других материалов, в зависимости от производителя и серии назначения водосточных воронок.

Расположение сточной трубы водосточной воронки.

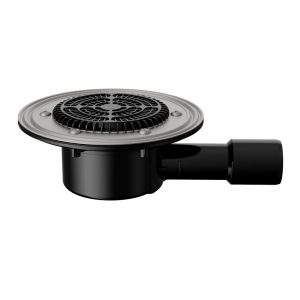

В зависимости от расположения приемной трубы водосточной системы, водосточные воронки также различаются по расположению сточной трубы. Сточная труба может быть выполнена под углом до 90 градусов в зависимости от серии. Также существуют парапетные воронки, которые располагаются горизонтально. Парапетные водосточные воронки встраиваются непосредственно в парапет. Изготавливаются из поливинилхлорида либо из полипропилена.

Объём сточной воды

В климатической зоне с умеренно континентальным климатом, согласно действующим СНиП принято считать: необходимо устанавливать одну водосточную воронку на площадь кровли, соответствующую диаметру установки воронки. Например, на площадь кровли в 110 квадратных метров, принято устраивать одну воронку диаметром 110 мм. На каждые 90 квадратных метров кровли принято установить одну водосточную воронку диаметром 90 мм.

Производители водосточных воронок


На сегодняшний день, на отечественном рынке, к сожалению или к счастью нет ни одного явно лидирующего производителя водосточных воронок, - каждый производитель занимает свой сегмент.

Технониколь - водосточные воронки эконом-класса, производящиеся из вторичного полипропилена. Срок службы водосточных воронок составит от 1 до 2 лет. Стоимость водосточных воронок Технониколь для плоской кровли начинается от 500 и заканчивается 3.000 руб. Цены приведены на май 2020 года.

Термоклип - один из первых производителей водосточных воронок в России. Водосточные воронки Термоклип выполняются из первичного полипропилена и являются весьма качественными изделиями по меркам отечественного строительного рынка. Срок службы водосточных воронок Термоклип составляет от 10 лет. Воронки Термоклип занимают среднюю ценовую категорию.

Vilpe  - финский концерн, который уже на протяжении 60 лет производит различные материалы для комплектации плоских и пологих кровель. На отечественном рынке компания Vilpe представлена также телескопическими кровельными дюбелями Croco, аэраторами и дефлекторами для плоских кровель. Водосточные воронки Вилпе включает в себя широкую номенклатуру товаров: воронки представлены в диаметрах от 50 до 260 мм, могут комплектоваться сточными трубами длиной от 150 мм до 1 м,. а также всевозможными юбками: битумными, ПВХ, ТПО, EPDM,, полипропиленовыми.

HL - один из самых крупных производителей водосточных воронок в мире. Его ассортимент воронок представлен на отечественном рынке более широко чем вышеперечисленные производители, например у у данного производителя широко представлена в номенклатуре для эксплуатируемых, балластных, инверсионных и других типов нестандартных плоских кровель. Кроме водосточных воронок, у производителя HL также огромное количество комплектующих к воронкам, таких как: дренажные кольца, фильтры и так далее.

Sita -несмотря на название компании, она не индийская. Зита - немецкие водосточные воронки, а также водосточные системы для плоских и пологих кровель всех видов. У данного производителя самая широкая номенклатура различных комплектующих водостока не только для плоских кровель, но и для бассейнов, террас, балконов и так далее. Номенклатура компании Зита составляет более 1000 наименований водосточных воронок и комплектующих к ним, тогда как второй по величине ассортимент воронок HL представлен всего 100 наименованиями. Как и водосточные воронки HL/Vilpe , воронки Зита имеют безупречное качество.

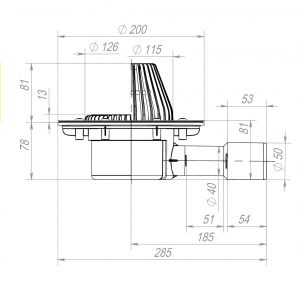

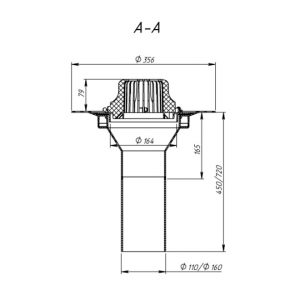

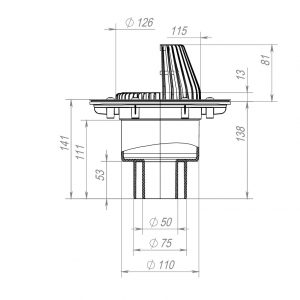

Чертежи водосточных воронок


У нас достаточно часто запрашивают различные чертежи кровельных водосточных воронок. На данный момент мы работаем над тем, чтобы выложить все чертежи в формате двг и pdf на сайт. Запрашивайте на электронной почте info@enix.ru интересующие вас чертежи воронок и мы вам всё вышлем.
