Описание
Описание

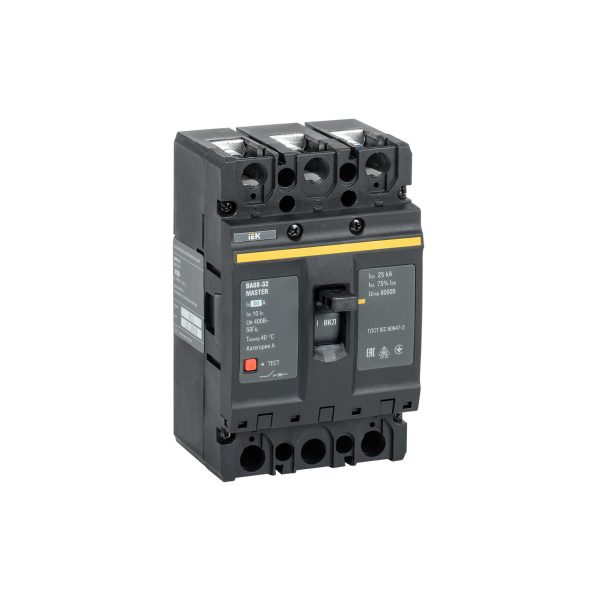

Выключатель автоматический ВА88-32 3Р 50А 25кА MASTER IEK — автоматический выключатель. Модульное устройство защиты, встраиваемое в ряд щита. 3-полюсный автомат на номинальный ток 50А.
Технические особенности
Номинальный ток 50А — аппарат защищает линию именно этого сечения и нагрузки. 3 полюса — для трёхфазных цепей. Степень защиты IP30: защита от мелких предметов в сухих помещениях. Номинальное напряжение 400В. Модульное исполнение занимает стандартное число мест на DIN-рейке 35 мм. Корпус из термостойкого пластика выдерживает нагрев при работе. Класс токоограничения показывает, насколько быстро аппарат гасит дугу КЗ. Тип расцепителя (B, C, D) определяет порог срабатывания при коротком замыкании. Класс токоограничения определяет, насколько быстро гасится дуга КЗ. Пломбировка и индикация положения повышают безопасность и контроль. Селективность по ступеням защит исключает отключение вводного аппарата при аварии в группе. Степень загрязнения и климатическое исполнение задают условия эксплуатации.
Где применяется
Распределительные щиты квартир, домов и офисов. Защита осветительных, розеточных и силовых групп. Вводы зданий и узлы распределения питания. Промышленные шкафы и силовые сборки. Объекты с требованиями к селективности и надёжности защиты. В каталоге относится к разделу «Автоматические выключатели ВА88 MASTER».
Монтаж и уход
Групповые аппараты соединяют гребёнкой или перемычками по схеме. После установки проверяют свободный ход рычага включения. Перед монтажом сверяют номинальный ток и характеристику с проектом. Не допускается установка аппарата во влажной среде без соответствующей оболочки.
На что обратить внимание
Для влажных зон берите аппараты в соответствующей оболочке. Характеристику B берут для освещения и электроники, C — для смешанной, D — для двигателей. Для вводного аппарата выбирайте большее число полюсов и запас по току. Сверьте тип напряжения: AC, DC или AC/DC по вашей сети. Номинал аппарата должен соответствовать сечению кабеля и мощности нагрузки.
Совместимость
Соединяется с шинами и гребёнками для групповой коммутации.
Характеристики
- Количество полюсов: 3
- Номинальный ток: 50А
- Тип расцепителя: Тепловой, электромагнитный
- Номинальное рабочее напряжение: 400В
- Режим работы: Продолжительный
- Ширина: 92.0мм
- Высота: 164.0мм
- Глубина: 65.0мм
