Описание
Описание

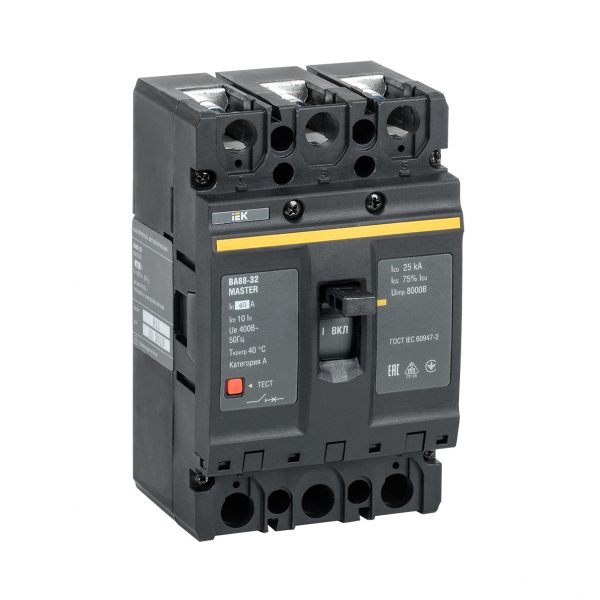

Выключатель автоматический ВА88-32 3Р 40А 25кА MASTER IEK — автоматический выключатель. Модульное устройство защиты, встраиваемое в ряд щита. 3-полюсный автомат на номинальный ток 40А.
Технические особенности
Номинальное напряжение 400В. Номинальный ток 40А — аппарат защищает линию именно этого сечения и нагрузки. 3 полюса — для трёхфазных цепей. Степень защиты IP30: защита от инструмента и твёрдых частиц, без защиты от воды. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки. Отключающая способность показывает, какой ток КЗ аппарат гасит без разрушения. Механическая и коммутационная износостойкость измеряется числом циклов. Класс токоограничения показывает, насколько быстро аппарат гасит дугу КЗ. Класс токоограничения определяет, насколько быстро гасится дуга КЗ. Селективность по ступеням исключает отключение вводного аппарата при аварии в группе.
Где применяется
Линии двигателей и технологического оборудования. Линии с двигателями и технологическим оборудованием. Этажные и квартирные щиты жилых зданий. Промышленные шкафы и силовые сборки. Вводы зданий и узлы распределения питания. В каталоге относится к разделу «Автоматические выключатели ВА88 MASTER».
Монтаж и уход
После установки проверяют свободный ход рычага включения. Перед монтажом сверяют номинальный ток и характеристику с проектом. Не допускается установка аппарата во влажной среде без соответствующей оболочки. Проводники зачищают на нужную длину, не задевая соседние клеммы. Затяжку винтовых клемм выполняют нормируемым моментом с указанным сечением.
На что обратить внимание
Характеристику B берут для освещения и электроники, C — для смешанной нагрузки, D — для двигателей. Проверьте климатическое исполнение и место установки. Учитывайте селективность, чтобы авария в группе не отключала весь ввод.
Совместимость
Соединяется с шинами и гребёнками для групповой коммутации.
Характеристики
- Количество полюсов: 3
- Номинальный ток: 40А
- Тип расцепителя: Тепловой, электромагнитный
- Номинальное рабочее напряжение: 400В
- Режим работы: Продолжительный
- Ширина: 92.0мм
- Высота: 164.0мм
- Глубина: 65.0мм
