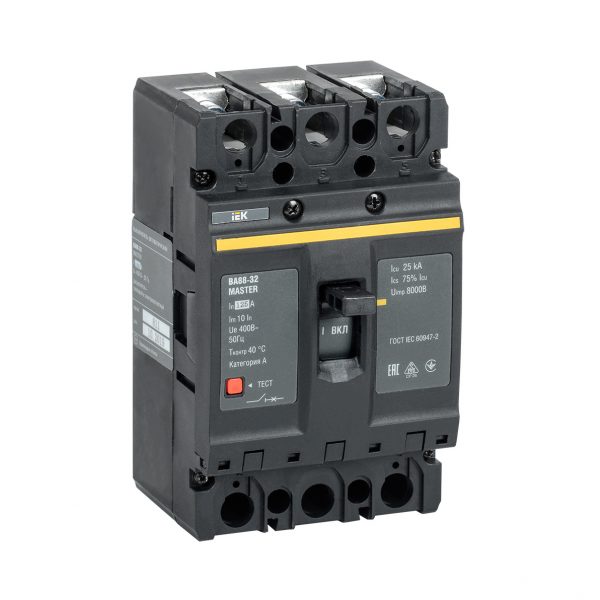

Выключатель автоматический ВА88-32 3Р 125А 25кА MASTER IEK — автоматический выключатель. Аппарат, срабатывающий при сверхтоке и отключающий защищаемую линию. 3-полюсный автомат на номинальный ток 125А.
Технические особенности
3 полюса — для трёхфазных цепей. Номинальное напряжение 400В. Степень защиты IP30: защита от инструмента и твёрдых частиц, без защиты от воды. Номинальный ток 125А — аппарат защищает линию именно этого сечения и нагрузки. Класс токоограничения показывает, насколько быстро аппарат гасит дугу КЗ. Отключающая способность показывает, какой ток КЗ аппарат гасит без разрушения. Степень загрязнения и климатическое исполнение задают условия эксплуатации. Селективность по ступеням защит исключает отключение вводного аппарата при аварии в группе. Характеристика B срабатывает при 3–5 кратном токе, C — при 5–10, D — при 10–20. Уставки аппарата соответствуют требованиям к защите конкретной линии. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки. Класс токоограничения определяет, насколько быстро гасится дуга КЗ.
Где применяется
Объекты с требованиями к селективности и надёжности защиты. Питание оборудования с электроникой и чувствительной техникой. Склады, мастерские и технические помещения. Этажные и квартирные щиты жилых зданий. Промышленные шкафы и силовые сборки. В каталоге относится к разделу «Автоматические выключатели ВА88 MASTER».
Монтаж и уход
После установки проверяют свободный ход рычага включения. Групповые аппараты соединяют гребёнкой или перемычками по схеме. Проводники зачищают на нужную длину, не задевая соседние клеммы.
На что обратить внимание
Для вводного аппарата выбирайте большее число полюсов и запас по току. Уточните число модулей, чтобы аппарат встал в ряд щита. Проверьте климатическое исполнение и место установки. Для двигателей важен запас по току и характеристика D. Для влажных зон берите аппараты в соответствующей оболочке.
Совместимость
Совместим с маркировкой, упорами и аксессуарами серии.
Характеристики
- Количество полюсов: 3
- Номинальный ток: 125А
- Тип расцепителя: Тепловой, электромагнитный
- Номинальное рабочее напряжение: 400В
- Режим работы: Продолжительный
- Ширина: 92.0мм
- Высота: 164.0мм
- Глубина: 65.0мм
