Устройство деформационных швов в бетонных сооружениях

Методы устройства деформационного шва

Деформационные швы в бетонном полу, на участках сопряжения стены и пола, а также в стене бывают технологическими и постоянными. Первые необходимы только на стадии подготовки бетонной стяжки и на период ее полного застывания. В дальнейшем потребность в них отпадает, поэтому их герметизируют специальным составом.

К технологическим относят усадочные и конструкционные швы. Постоянные деформационные швы необходимы на весь период эксплуатации бетонного сооружения или здания, так как деформирующие нагрузки сохраняются постоянно. Постоянным является изоляционный шов.

Технологические разрезы делают либо на стадии укладки бетонного раствора, либо уже после того, как застывшая бетонная плита наберет часть марочной прочности.

Шов на стадии укладки бетона называют монтажным. Его создают так:

• стяжку или плитку делят на секции с применением твердых или эластичных прокладок;
• на полную глубину конструкции помещают закладную демпфирующую деталь;
• после того, как бетон схватится, закладную деталь извлекают из шва и заполняют его теплоизоляционным и уплотняющим материалом, а также герметизирующим составом.

Если разрезы выполняют в затвердевшем бетоне, но конструкцию нарезают частично, не на всю глубину. После этого шов также заделывают – либо профилем, либо только герметиком.

Деформационный шов должен быть идеально прямым. Пересечение швов осуществляется только под прямыми углами. Необходимо избегать Т-образного стыка рассечения, так как в этом случае возникнут дополнительные неравномерные нагрузки в конструкции.

Материалы и приспособления для формирования деформационных швов

При создании и заполнении деформационных швов в бетонных конструкциях используются специальные материалы и составы.

Вилатерм

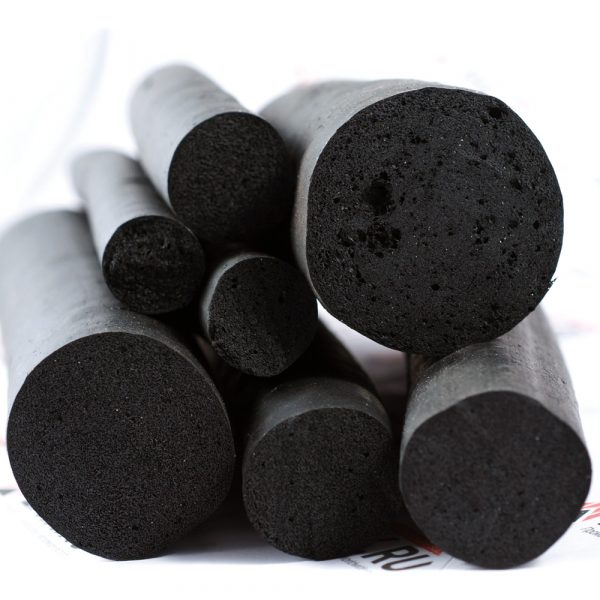

Шнур из вспененного полиэтилена Вилатерм эффективно справляется с задачей герметизации швов. Его укладывают в полость, предварительно очищенную от пыли и грязи. Также необходимо устранить следы коррозии, плесени, грибка. На уплотнительный шов наносят герметик по границам шва и укладывают в разрез. Сверху наносят дополнительный слой герметизирующего состава.

Тиоколовые и полиуретановые герметики, мастика

Для герметизации швов в бетонных конструкциях используются различные герметики. В зависимости от состава, они выдерживают разные нагрузки. Наиболее эффективными для такого применения являются тиоколовые и полиуретановые составы.

Тиоколовая мастика – двухкомпонентная вязкая масса, обладающая высоким уровнем адгезии. Состав устойчив к ультрафиолету, кислотам и щелочам, перепадам температуры. Мастику наносят на сухое или влажное основание шпателем, кистью или валиком. Рекомендуемая толщина нанесения – 2-5 мм. Тиоколовую мастику рекомендовано использовать совместно с гернитовым шнуром или жгутом типа Вилатерм.

Полиуретановые герметизирующие составы обладают повышенной влагостойкостью, выдерживают повышенные механические нагрузки. Их наносят на очищенные от грязи, пыли, следов масел поверхности шва. Вглубь укладывают шнур из вспененного полиэтилена, не имеющий адгезии к герметику, затем вводят герметик. Слой разравнивают шпателем.

Использование дилатационных устройств

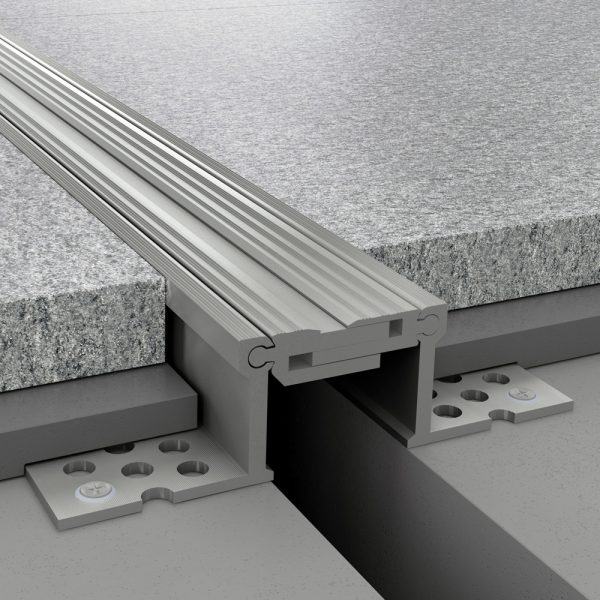

Дилатационные устройства представляют собой конструкцию из пары стальных или алюминиевых профилей, предназначенных для установки в деформационный шов. Между этими профилями устанавливают компенсатор передвижения технологического разреза. В качестве таких компенсаторов используются элементы из стали и алюминия, ЭПДМ, ПВХ. Конкретный тип материала зависит от предполагаемой нагрузки, которая будет воздействовать на бетонные конструкции.

Основная задача таких систем – перекрытие зазора деформационного шва. Они снижают риск растрескивания ЖБ конструкций, защищают шов от попадания пыли, влаги, грязи. На отечественном рынке ведущим производителем дилатационных устройств является ООО Аквабарьер. Монтаж таких систем осуществляется двумя способами:

1. Накладным. Профили из стали или алюминия устанавливают по обе стороны от деформационного шва и закрепляют анкерами.
2. Закладным. Профили устанавливают таким же образом, как и при накладном типе монтажа, но поверх них еще обустраивают финишное покрытие.

Использование гидроизоляционных шпонок

Гидрошпонка – ленточный элемент для гидроизоляции деформационных швов. Такое изделие укладывают в зазоры для предотвращения проникновения воды в глубокие слои бетонной конструкции, развития плесени и разрушения монолита.

Гидрошпонки опалубочные для внутреннего монтажа устанавливают в опалубку перед заливкой бетонного раствора. Фиксация выполняется к опалубке или арматуре под разными углами.

На рынке стройматериалов популярностью пользуются гидроизоляционные шпонки от компаний Технониколь и Аквастоп.
