Описание
Описание

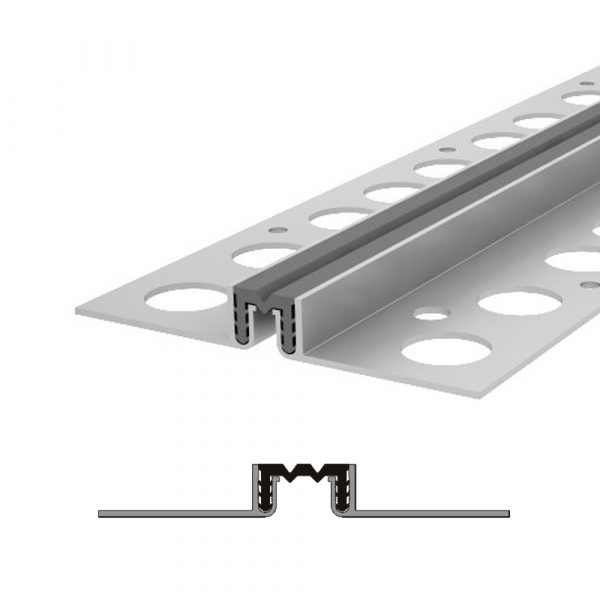

Закладной профиль для деформационного шва ДШЛ-15/010 — деформационный (дилатационный) шов. Изделие поставляется в заводской упаковке с маркировкой. Компенсатор воспринимает подвижки основания без разрушения кромок. Размер шва 10 мм.
Технические особенности
Компенсатор из материала: тэп. Деформационный (дилатационный) шов компенсирует подвижки конструкции. Компенсирует сжатие 3 мм, растяжение 40 мм, сдвиг 20 мм. Тип нагрузки — пешеходная. Метод монтажа — закладной. Маркировка указывает размер шва и тип нагрузки. Анкеры передают нагрузку от техники в тело бетона. Изделие не теряет свойств при перепадах температуры. Металлические кромки защищают бетон от сколов. Гидроизоляция не пропускает воду через шов. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Устройство выдерживает движение техники по шву. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Резиновый компенсатор не пропускает воду и грязь. Конструкция рассчитана на длительную эксплуатацию. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Материалы стойки к влаге и рабочим нагрузкам. Компенсатор принимает сжатие, растяжение и сдвиг.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для промышленных, складских и гражданских объектов. Для аэродромов и дорожных покрытий. Для бетонных и цементных оснований. Для мест с интенсивным движением техники. Для полов с интенсивной нагрузкой. Для паркингов, складов и торговых центров. Для складов с техникой на шинах. Для аэродромов, дорог и промышленных зон. Для бетонных полов складов и паркингов. Для паркингов и рамп. Для зон с движением погрузчиков. Для ремонта и нового строительства.
Монтаж и установка
Шов выставляют по оси и по уровню. Стыки герметизируют по инструкции. Поверхность очищают и обезжиривают перед монтажом. Монтаж выполняют по проекту и инструкции производителя. Готовый узел проверяют по уровню и геометрии. Монтаж ведут по разметке и уровню. Компенсатор заправляют и фиксируют по инструкции.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с материалами и системами соответствующего типа. Совместимо с бетонными и цементными основаниями.
Характеристики
- Высота, мм: 15
- Маркировка компенсатора: Л2-021
- Материал изготовления: Алюминий
- Материал компенсатора: ТЭП
- Метод монтажа: закладной
- Нагрузка (мпа): 0.05
- Тип нагрузки: пешеходная
- Размер шва a (ширина), мм: 10
