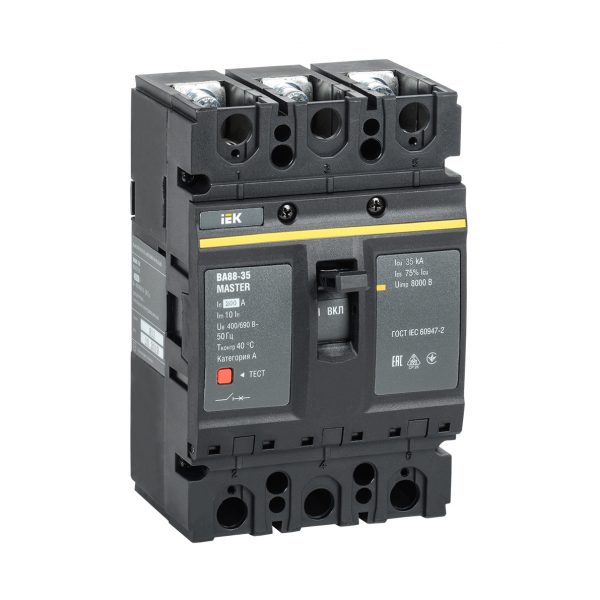

Выключатель автоматический ВА88-35 3Р 200А 35кА MASTER IEK — автоматический выключатель. Модульное устройство защиты, встраиваемое в ряд щита. 3-полюсный автомат на номинальный ток 200А.
Технические особенности
Номинальное напряжение 400&hellip. Степень защиты IP30: защита от инструмента и твёрдых частиц, без защиты от воды. Номинальный ток 200А — аппарат защищает линию именно этого сечения и нагрузки. 3 полюса — для трёхфазных цепей. Корпус из термостойкого пластика выдерживает нагрев при работе. Пломбировка и индикация положения повышают безопасность. Токовый и электромагнитный расцепители срабатывают при перегрузке и КЗ. Селективность по ступеням исключает отключение вводного аппарата при аварии в группе. Механическая и коммутационная износостойкость измеряется числом циклов. Коммутационная износостойкость измеряется числом включений под нагрузкой.
Где применяется
Линии двигателей и технологического оборудования. Защита осветительных, розеточных и силовых групп. Склады, мастерские и технические помещения. Вводные и групповые линии систем электроснабжения. Промышленные шкафы и силовые сборки. Системы с требованиями к селективности защиты. В каталоге относится к разделу «Автоматические выключатели ВА88 MASTER».
Монтаж и уход
Не допускается установка аппарата во влажной среде без соответствующей оболочки. Аппарат ставят рабочим положением вверх, соблюдая полярность подключения. Маркировку линий наносят до подачи напряжения. Затяжку винтовых клемм выполняют нормируемым моментом с указанным сечением. Устанавливается на DIN-рейку 35 мм; соблюдается порядок по однолинейной схеме.
На что обратить внимание
Характеристику B берут для освещения и электроники, C — для смешанной, D — для двигателей. Сверьте тип напряжения: AC, DC или AC/DC по вашей сети. Учитывайте селективность, чтобы авария в группе не отключала весь ввод.
Совместимость
Совместим с маркировкой, упорами и аксессуарами серии. Совместим с другими модульными аппаратами серии на общей DIN-рейке.
Характеристики
- Количество полюсов: 3
- Номинальный ток: 200А
- Тип расцепителя: Тепловой, электромагнитный
- Номинальное рабочее напряжение: 400&hellip
- Режим работы: Продолжительный
- Ширина: 107.0мм
- Высота: 180.0мм
- Глубина: 68.0мм
