Описание
Описание

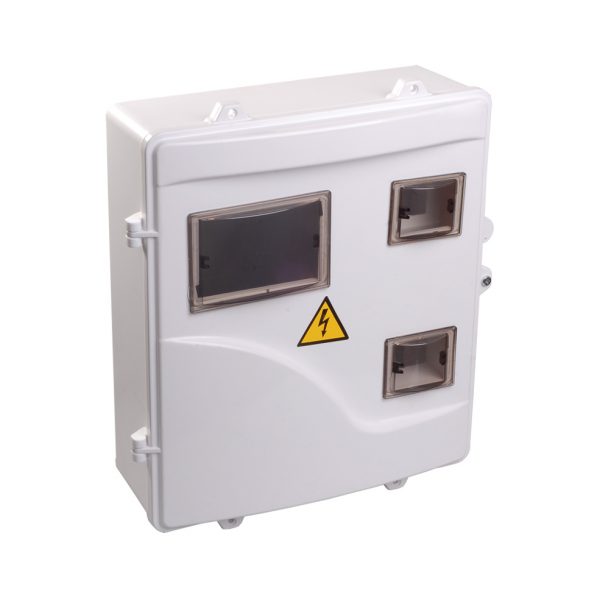

Корпус пластиковый ЩУРн-П 3/6 IP55 IEK — электротехнический шкаф. Щитовой корпус для компоновки аппаратов и кабельных вводов. Степень защиты IP55.
Технические особенности
Габариты 398,2×353,1×132,2 мм. Навесное исполнение — монтаж на стену без ниши. Степень защиты IP55: допускает струи воды — для наружной установки. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Навесное исполнение крепят на стену, встраиваемое ставят в нишу. Вводы кабеля выполняют через гермовводы с сохранением IP. Цоколь и крыша защищают корпус при наружной установке. Число рядов и модулей определяет вместимость щита. Монтажные рейки и панели рассчитаны на стандартные модули. Уплотнения двери сохраняют степень защиты при эксплуатации.
Где применяется
Сборка распределительных устройств и ВРУ. Уличные и неотапливаемые объекты. Объекты с требованиями к защите от пыли и влаги. Уличные и неотапливаемые шкафы. Технические помещения и насосные.
Монтаж и уход
Дверь и замок регулируют для свободного открывания. Металлические корпуса заземляют по правилам электробезопасности. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла.
На что обратить внимание
Металл прочнее, пластик — диэлектрический и легче. Рассчитайте нужное число модулей с запасом на 20–30%. Степень защиты IP подбирайте под условия установки. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для скрытой установки берите встраиваемое исполнение, для стены — навесное.
Совместимость
Комплектуется DIN-рейками и системами крепления.
Характеристики
- Номинальное рабочее напряжение: 400В
- Материал: Пластик
- Вид или марка материала: АБС-пластик
- Тип монтажа: Навесной
- Ширина: 353,1мм
- Высота: 398,2мм
- Глубина: 132,2мм
