Описание
Описание

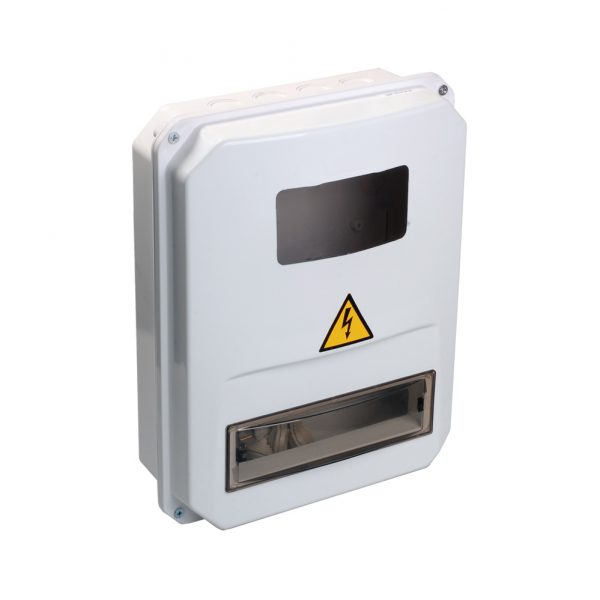

Корпус пластиковый ЩУРн-П 3/10 IP55 IEK — электротехнический шкаф. Металлический или пластиковый корпус для монтажа модульной аппаратуры. Степень защиты IP55.
Технические особенности
Габариты 344×271×113,1 мм. Степень защиты IP55: защита от пыли и струй воды. Навесное исполнение — монтаж на стену без ниши. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Монтажные рейки рассчитаны на стандартные модули. Встраиваемое или навесное исполнение выбирается под способ установки. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Климатическое исполнение учитывает температуру и влажность объекта. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления.
Где применяется
Технические помещения и насосные. Объекты с требованиями к защите от пыли и влаги. Сборка распределительных устройств и ВРУ. Этажные и квартирные щиты. Подъезды, этажные электрощиты и вводы зданий. Уличные и неотапливаемые шкафы.
Монтаж и уход
Модули размещают с запасом под будущее расширение. Корпус выравнивают по уровню и крепят к стене или в нишу. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Уплотнители двери проверяют после установки. Кабели маркируют и укладывают в аккуратные жгуты.
На что обратить внимание
Металл прочнее, пластик — диэлектрический и легче. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Для улицы важны УФ-стойкость и уплотнения двери. Рассчитайте нужное число модулей с запасом на 20–30%.
Совместимость
Дополняется системами микроклимата и обогрева. Соединяется с цоколями, крышами и соединительными элементами.
Характеристики
- Номинальное рабочее напряжение: 400В
- Материал: Пластик
- Вид или марка материала: АБС-пластик
- Тип монтажа: Навесной
- Ширина: 271мм
- Высота: 344мм
- Глубина: 113,1мм
- Количество модулей: 10
