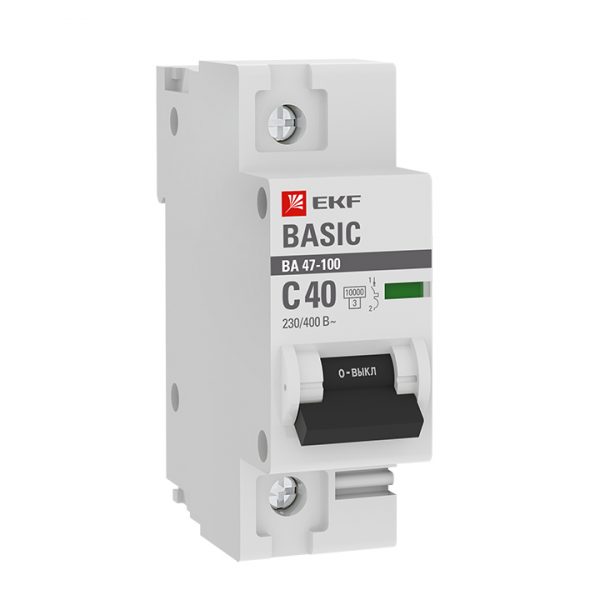

Автоматический выключатель 1P 40А (C) 10kA ВА 47-100 EKF Basic — автоматический выключатель. Устройство защиты, устанавливаемое на вводе или в групповой линии щита. 1-полюсный автомат на номинальный ток 40 А.
Технические особенности
Номинальный ток 40 А — аппарат защищает линию именно этого сечения и нагрузки. 1 полюса — для однофазных линий (фаза-ноль). Степень защиты IP20: базовая защита для сухих помещений внутри щитов. Модульный корпус занимает места на DIN-рейке 35 мм. Модульное исполнение занимает стандартное число мест на DIN-рейке 35 мм. Характеристика B срабатывает при 3–5 кратном токе, C — при 5–10, D — при 10–20. Токовый и электромагнитный расцепители срабатывают при перегрузке и КЗ. Пломбировка и индикация положения повышают безопасность и контроль. Механическая и коммутационная износостойкость измеряется числом циклов. Коммутационная способность определяет допустимую частоту включений под нагрузкой.
Где применяется
Линии с двигателями и технологическим оборудованием. Распределительные щиты квартир, домов и офисов. Питание оборудования с электроникой и чувствительной техникой. Промышленные шкафы и силовые сборки. Объекты с требованиями к селективности и надёжности защиты. Защита осветительных, розеточных и силовых групп. Этажные и квартирные щиты жилых зданий.
Монтаж и уход
Устанавливается на DIN-рейку 35 мм; соблюдается порядок по однолинейной схеме. Аппарат ставят рабочим положением вверх, соблюдая полярность подключения. После монтажа проверяют срабатывание кнопкой «Тест» или измерением.
На что обратить внимание
Уточните число модулей, чтобы аппарат встал в ряд щита. Проверьте отключающую способность под ожидаемый ток КЗ на вводе. Характеристику B берут для освещения и электроники, C — для смешанной нагрузки, D — для двигателей. Для частых коммутаций берите аппарат с большим запасом циклов.
Совместимость
Работает в комплексе с УЗО и дифавтоматами той же серии.
Характеристики
- Количество полюсов: 1
- Номинальный ток: 40 А
- Тип напряжения: AC (перемен.)
- Частота, гц: 50…50
