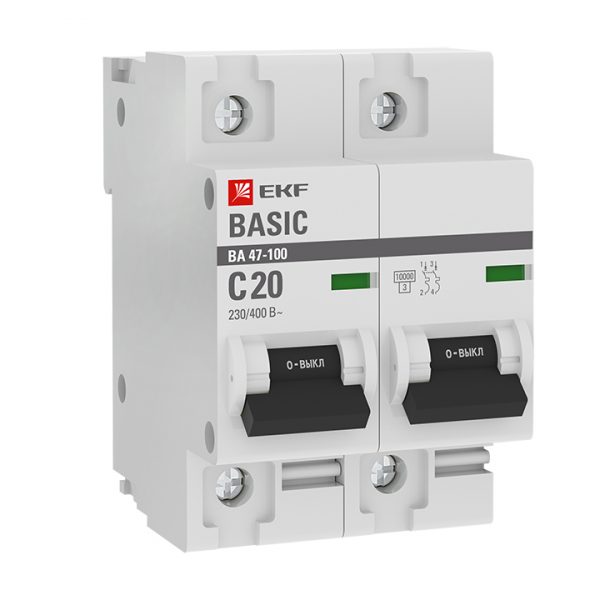

Автоматический выключатель 2P 20А (C) 10kA ВА 47-100 EKF Basic — автоматический выключатель. Модульный аппарат для коммутации и защиты участка электрической цепи. 2-полюсный автомат на номинальный ток 20 А.
Технические особенности
Номинальный ток 20 А — аппарат защищает линию именно этого сечения и нагрузки. Степень защиты IP20: защита от пальцев и крупных твёрдых частиц, без защиты от воды. 2 полюса — для двухполюсных линий. Класс токоограничения показывает, насколько быстро аппарат гасит дугу КЗ. Механическая и коммутационная износостойкость измеряется числом циклов. Пломбировка и индикация положения повышают безопасность и контроль. Характеристика B срабатывает при 3–5 кратном токе, C — при 5–10, D — при 10–20. Клеммы рассчитаны на проводники стандартных сечений с нормируемым моментом. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки. Класс токоограничения определяет, насколько быстро гасится дуга КЗ.
Где применяется
Защита розеточных и осветительных групп. Системы с повышенными требованиями к электробезопасности. Распределительные щиты квартир, домов и офисов. Вводные и групповые линии систем электроснабжения. Вводы зданий и узлы распределения питания.
Монтаж и уход
Перед монтажом сверяют номинальный ток и характеристику с проектом. Проводники зачищают на нужную длину, не задевая соседние клеммы. После установки проверяют свободный ход рычага включения. Не допускается установка аппарата во влажной среде без соответствующей оболочки. Устанавливается на DIN-рейку 35 мм; соблюдается порядок по однолинейной схеме.
На что обратить внимание
Проверьте отключающую способность под ожидаемый ток КЗ на вводе. Для частых коммутаций берите аппарат с большим запасом циклов. Учитывайте селективность, чтобы авария в группе не отключала весь ввод. Характеристику B берут для освещения и электроники, C — для смешанной нагрузки, D — для двигателей.
Совместимость
Совместим с другими модульными аппаратами серии на общей DIN-рейке. Совместим с маркировкой, упорами и аксессуарами серии. Соединяется с шинами и гребёнками для групповой коммутации.
Характеристики
- Количество полюсов: 2
- Номинальный ток: 20 А
- Тип напряжения: AC (перемен.)
- Частота, гц: 50…50
