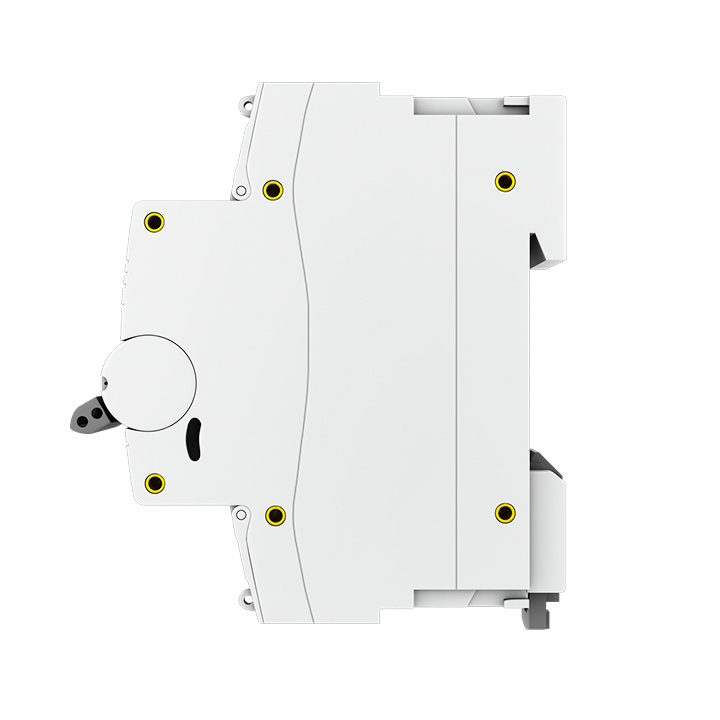

Автоматический выключатель 1P 32А (D) 10kA ВА 47-100 EKF PROxima — автоматический выключатель. Изделие, контролирующее ток линии и отключающее её при отклонении. 1-полюсный автомат на номинальный ток 32 А.
Технические особенности
Степень защиты IP20: базовая защита для сухих помещений внутри щитов. Номинальный ток 32 А — аппарат защищает линию именно этого сечения и нагрузки. 1 полюса — для однофазных линий (фаза-ноль). Отключающая способность показывает, какой ток КЗ аппарат гасит без разрушения. Характеристика B срабатывает при 3–5 кратном токе, C — при 5–10, D — при 10–20. Селективность по ступеням защит исключает отключение вводного аппарата при аварии в группе. Токовый и электромагнитный расцепители срабатывают при перегрузке и КЗ. Пломбировка и индикация положения повышают безопасность. Корпус из термостойкого пластика выдерживает нагрев при работе. Коммутационная износостойкость измеряется числом включений под нагрузкой.
Где применяется
Системы с повышенными требованиями к электробезопасности. Вводные и групповые линии систем электроснабжения. Объекты с требованиями к селективности и надёжности защиты. Этажные и квартирные щиты жилых зданий. Защита осветительных, розеточных и силовых групп. Питание оборудования с электроникой и чувствительной техникой. В каталоге относится к разделу «ВА 47-100 (10кА) до 125А EKF PROxima».
Монтаж и уход
Проводники зачищают на нужную длину, не задевая соседние клеммы. Устанавливается на DIN-рейку 35 мм; соблюдается порядок по однолинейной схеме. Затяжку винтовых клемм выполняют нормируемым моментом с указанным сечением. Маркировку линий наносят до подачи напряжения. Перед монтажом сверяют номинальный ток и характеристику с проектом.
На что обратить внимание
Уточните число модулей, чтобы аппарат встал в ряд щита. Номинал аппарата должен соответствовать сечению кабеля и мощности нагрузки. Для влажных зон берите аппараты в соответствующей оболочке. Проверьте отключающую способность под ожидаемый ток КЗ на вводе. Номинал должен соответствовать сечению кабеля и нагрузке.
Совместимость
Соединяется с шинами и гребёнками для групповой коммутации.
Характеристики
- Количество полюсов: 1
- Номинальный ток: 32 А
- Тип напряжения: AC (перемен.)
- Частота, гц: 50…50
