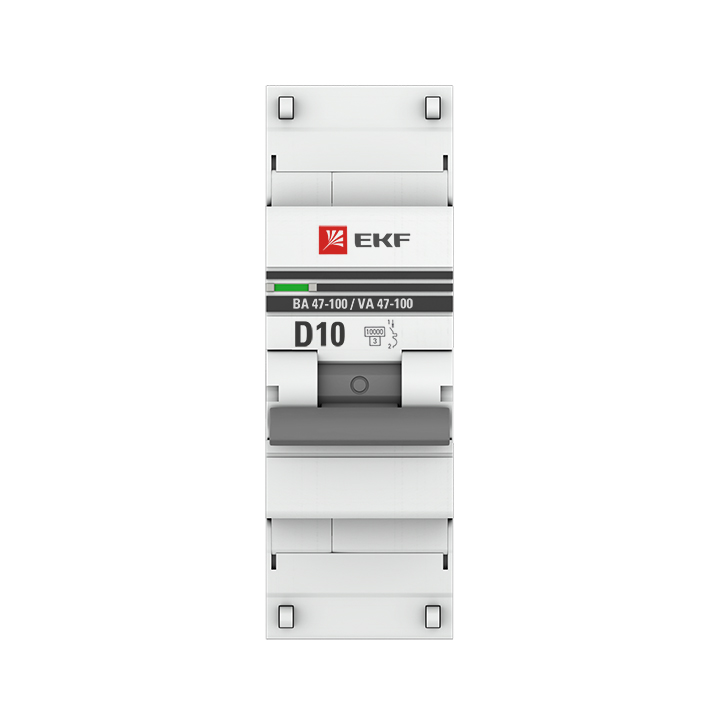

Автоматический выключатель 1P 10А (D) 10kA ВА 47-100 EKF PROxima — автоматический выключатель. Изделие, контролирующее ток линии и отключающее её при отклонении. 1-полюсный автомат на номинальный ток 10 А.
Технические особенности
1 полюса — для однофазных линий (фаза-ноль). Номинальный ток 10 А — аппарат защищает линию именно этого сечения и нагрузки. Степень защиты IP20: защита от пальцев и крупных твёрдых частиц, без защиты от воды. Модульное исполнение занимает стандартное число мест на DIN-рейке 35 мм. Уставки аппарата соответствуют требованиям к защите конкретной линии. Класс токоограничения показывает, насколько быстро аппарат гасит дугу КЗ. Степень загрязнения и климатическое исполнение задают условия эксплуатации. Тип расцепителя (B, C, D) определяет порог срабатывания при коротком замыкании. Пломбировка и индикация положения повышают безопасность. Селективность по ступеням защит исключает отключение вводного аппарата при аварии в группе. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки.
Где применяется
Защита розеточных и осветительных групп. Промышленные шкафы и силовые сборки. Линии двигателей и технологического оборудования. Вводы зданий и узлы распределения питания. Системы с повышенными требованиями к электробезопасности. В каталоге относится к разделу «ВА 47-100 (10кА) до 125А EKF PROxima».
Монтаж и уход
Устанавливается на DIN-рейку 35 мм; соблюдается порядок по однолинейной схеме. После монтажа проверяют срабатывание кнопкой «Тест» или измерением. После установки проверяют свободный ход рычага включения. Не допускается установка аппарата во влажной среде без соответствующей оболочки.
На что обратить внимание
Учитывайте селективность, чтобы авария в группе не отключала весь ввод. Для вводного аппарата выбирают запас по току и числу полюсов. Характеристику B берут для освещения и электроники, C — для смешанной, D — для двигателей. Для влажных зон берите аппараты в подходящей оболочке.
Совместимость
Работает в комплексе с УЗО и дифавтоматами той же серии.
Характеристики
- Количество полюсов: 1
- Номинальный ток: 10 А
- Тип напряжения: AC (перемен.)
- Частота, гц: 50…50
