Описание

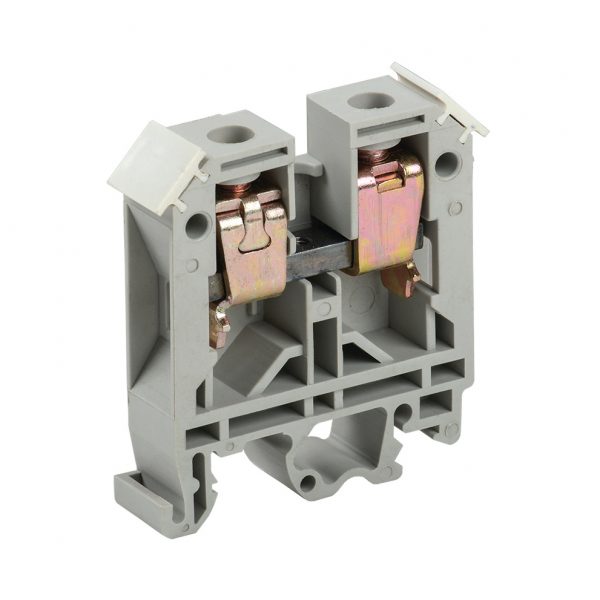

Зажим наборный ЗНИ-16мм2 (JXB100) серый IEK — клемма. Деталь для опрессовки, соединения и фиксации проводников и шин.
Технические особенности
Крепится на DIN-рейку; проводник зажимается винтом или пружиной. Корпус — полиамид, рассчитан на рабочие температуры и изоляцию. Токоведущая часть — сталь: обеспечивает надёжный контакт проводника. Дуплексные гильзы соединяют два проводника в один узел. Переходные элементы исключают коррозию на стыке меди и алюминия. Шины распределяют питание между группами с минимальными потерями. Опрессовка создаёт монолитное соединение без переходного сопротивления. Контакт рассчитан на номинальный ток и нагрев в месте соединения. Сечение жилы подбирается строго под наконечник или клемму. Резьбовое или пружинное соединение рассчитано на определённое усилие зажима. Изолированная втулка исключает случайное касание и замыкание.
Где применяется
Ответвления на воздушных линиях и в кабельных сетях. Подключение приборов учёта и оборудования. Подключение двигателей и технологического оборудования. Соединение алюминиевых и медных проводников (через переходные элементы). Сборка контактных узлов распределительных устройств. Монтаж линий на промышленных и инфраструктурных объектах. Заземление и подключение защитных проводников. В каталоге относится к разделу «Клеммы винтовые проходные».
Монтаж и уход
Изолированные наконечники устанавливают так, чтобы изоляция не попала под опрессовку. Оконцевание выполняют пресс-клещами, подбирая матрицу под сечение и тип наконечника. Шины устанавливают на изоляторы с соблюдением расстояний между фазами.
На что обратить внимание
Изолированные наконечники удобнее для щитов и панелей. Для шин подбирайте сечение и число групп по суммарному току. Сечение наконечника или гильзы подбирайте строго под жилу.
Совместимость
Покрывается изолирующими колпачками и гильзами серии. Дополняется маркировкой и термоусадкой для изоляции.
Характеристики
- Номинальный ток, i: 85А
- Номинальное рабочее напряжение: 600В
- Материал корпуса: Полиамид
- Материал токоведущей части: Латунь
- Цвет: Серый
- Тип монтажа: DIN-рейка (стандарт) 35 мм
- Ширина: 12,0мм
- Высота: 58,0мм
