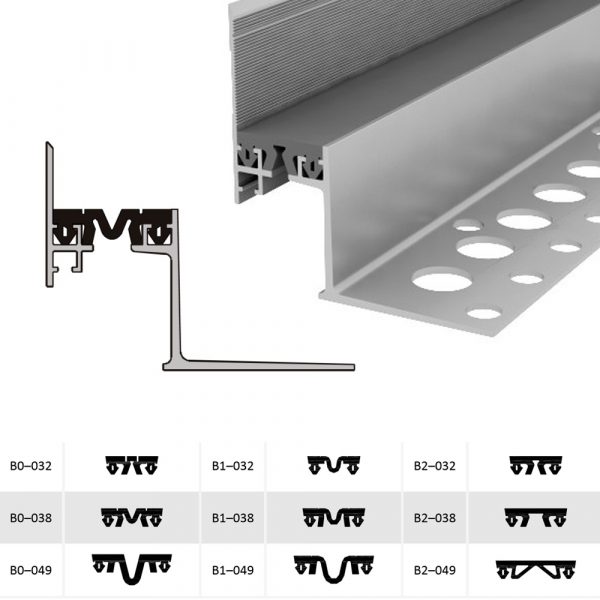

Закладной профиль для деформационного шва ДШВ-50-УГЛ/045 В1-049 — деформационный (дилатационный) шов. Деформационный шов компенсирует подвижки и температурные изменения. Устройство защищает шов от влаги, грязи и разрушения кромок. Размер шва 45 мм.
Тип нагрузки — интенсивная пешеходная. Компенсатор из материала: тэп. Компенсирует сжатие 10 мм, растяжение 10 мм, сдвиг 6 мм. Метод монтажа — закладной. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Материалы не теряют свойств при перепадах температуры. Маркировка указывает размер шва и тип нагрузки. Устройство выдерживает движение техники по шву. Анкеры передают нагрузку от техники в тело бетона. Кромки из металла защищают бетон от выкрашивания. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Компенсатор принимает сжатие, растяжение и сдвиг. Резиновый компенсатор не пропускает воду и грязь. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Материалы стойки к влаге и рабочим нагрузкам. Гидроизоляция не пропускает воду через шов. Конструкция рассчитана на длительную эксплуатацию.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для мест с интенсивным движением техники. Для аэродромов и дорожных покрытий. Для полов с интенсивной нагрузкой. Для бетонных полов складов и паркингов. Для паркингов, складов и торговых центров. Для деформационных швов полов и стен. Для аэродромов, дорог и промышленных зон. Для промышленных, складских и гражданских объектов. Для зон с движением погрузчиков. Для складов с техникой на шинах. Для ремонта и нового строительства. Для паркингов и рамп.
Монтаж и установка
Готовый узел проверяют по уровню и геометрии. Кромки выставляют по уровню. Компенсатор заправляют и фиксируют по инструкции. Шов монтируют по разметке и проекту. Анкеры забивают по разметке. Поверхность очищают и обезжиривают перед монтажом. Монтаж выполняют по проекту и инструкции производителя. Стыки герметизируют по инструкции.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с материалами и системами соответствующего типа. Совместимо с бетонными и цементными основаниями.
Характеристики
- Высота, мм: 50
- Растяжение, мм: 10
- Тип: угловой
- Ширина вставки b, мм: 49
- Ширина профиля (c), мм: 95
- Сдвиг, мм: 6
- Размер шва a (ширина), мм: 45
- Тип нагрузки: интенсивная пешеходная
