Описание
Описание

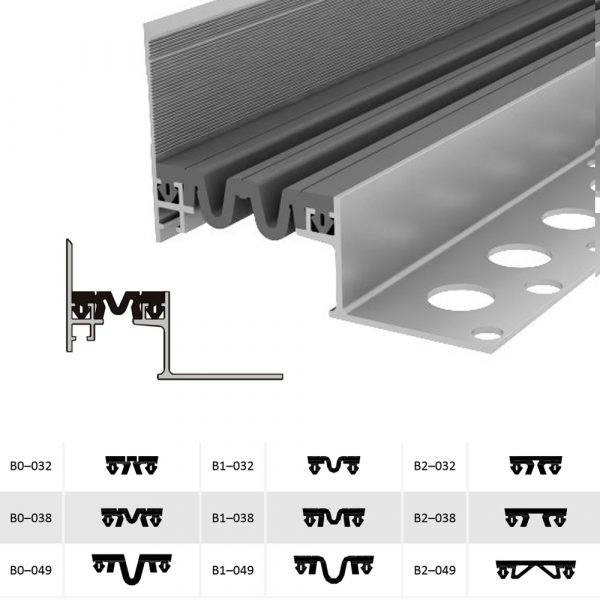

Закладной профиль для деформационного шва ДШВ-35-УГЛ/035 В2-038 — деформационный (дилатационный) шов. Компенсатор воспринимает подвижки основания без разрушения кромок. Размер шва 35 мм.
Технические особенности
Тип нагрузки — интенсивная пешеходная. Деформационный (дилатационный) шов компенсирует подвижки конструкции. Компенсирует сжатие 2 мм, растяжение 2 мм, сдвиг 4 мм. Метод монтажа — закладной. Компенсатор из материала: тэп. Изделие не теряет свойств при перепадах температуры. Гидроизоляция не пропускает воду через шов. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Резиновый компенсатор не пропускает воду и грязь. Устройство выдерживает движение техники по шву. Анкеры передают нагрузку от техники в тело бетона. Компенсатор принимает сжатие, растяжение и сдвиг. Материалы стойки к влаге и рабочим нагрузкам. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Кромки из металла защищают бетон от выкрашивания. Маркировка указывает размер шва и тип нагрузки. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Конструкция рассчитана на длительную эксплуатацию.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для паркингов, складов и торговых центров. Для промышленных, складских и гражданских объектов. Для зон с движением погрузчиков. Для бетонных полов складов и паркингов. Для деформационных швов полов и стен. Для паркингов и рамп. Для полов с интенсивной нагрузкой. Для аэродромов и дорожных покрытий. Для бетонных и цементных оснований. Для мест с интенсивным движением техники.
Монтаж и установка
Готовый узел проверяют по уровню и геометрии. Шов монтируют по разметке и проекту. Поверхность подготавливают перед установкой. Стыки герметизируют по инструкции. Монтаж выполняют по проекту и инструкции производителя. Монтаж ведут по разметке и уровню. Поверхность очищают и обезжиривают перед монтажом. Шов выставляют по оси и по уровню.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с материалами и системами соответствующего типа. Совместимо с бетонными и цементными основаниями.
Характеристики
- Высота, мм: 35
- Растяжение, мм: 2
- Тип: угловой
- Ширина вставки b, мм: 38
- Ширина профиля (c), мм: 85
- Сдвиг, мм: 4
- Тип нагрузки: интенсивная пешеходная
- Нагрузка (мпа): 0.15
