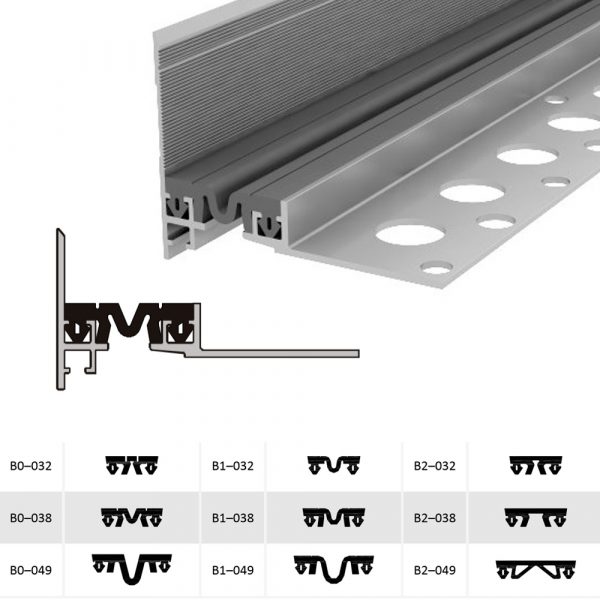

Закладной профиль для деформационного шва ДШВ-20-УГЛ/035 В0-038 — деформационный (дилатационный) шов. Изделие поставляется в заводской упаковке с маркировкой. Устройство защищает шов от влаги, грязи и разрушения кромок. Размер шва 35 мм.
Технические особенности
Метод монтажа — закладной. Компенсирует сжатие 5 мм, растяжение 5 мм, сдвиг 4 мм. Деформационный (дилатационный) шов компенсирует подвижки конструкции. Тип нагрузки — интенсивная пешеходная. Компенсатор из материала: тэп. Кромки из металла защищают бетон от выкрашивания. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Маркировка указывает размер шва и тип нагрузки. Изделие не теряет свойств при перепадах температуры. Гидроизоляция не пропускает воду через шов. Устройство выдерживает движение техники по шву. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Материалы стойки к влаге и рабочим нагрузкам. Резиновый компенсатор не пропускает воду и грязь. Конструкция рассчитана на длительную эксплуатацию. Анкеры передают нагрузку от техники в тело бетона. Компенсатор принимает сжатие, растяжение и сдвиг.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для аэродромов, дорог и промышленных зон. Для аэродромов и дорожных покрытий. Для мест с интенсивным движением техники. Для полов с интенсивной нагрузкой. Для бетонных полов складов и паркингов. Для паркингов, складов и торговых центров. Для складов с техникой на шинах. Для ремонта и нового строительства. Для зон с движением погрузчиков. Для паркингов и рамп.
Монтаж и установка
Поверхность подготавливают перед установкой. Готовый узел проверяют по уровню и геометрии. Анкеры забивают по разметке. После установки узел осматривают и при необходимости поправляют. Монтаж выполняют по проекту и инструкции производителя. Поверхность очищают и обезжиривают перед монтажом. Шов выставляют по оси и по уровню.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с материалами и системами соответствующего типа. Совместимо с бетонными и цементными основаниями.
Характеристики
- Высота, мм: 20
- Растяжение, мм: 5
- Тип: угловой
- Ширина вставки b, мм: 38
- Ширина профиля (c), мм: 85
- Сдвиг, мм: 4
- Размер шва a (ширина), мм: 35
- Тип нагрузки: интенсивная пешеходная
