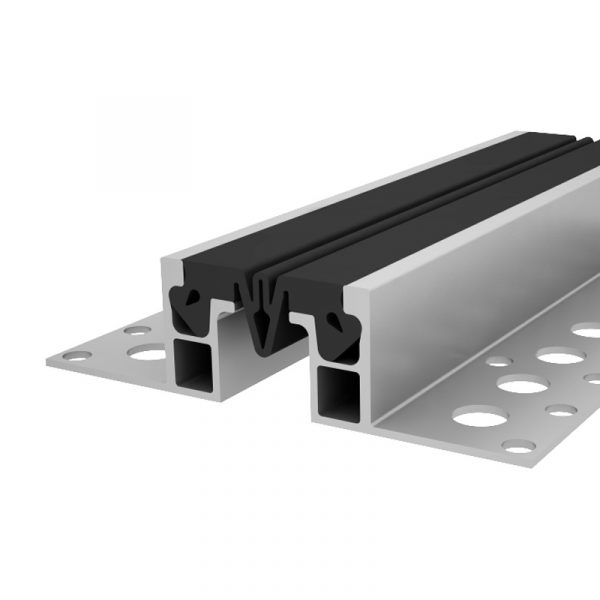

Закладной профиль для деформационного шва ДШН-50/065 — деформационный (дилатационный) шов. Устройство собирается в линию деформационных швов. Размер шва 65 мм.
Технические особенности
Метод монтажа — закладной. Тип нагрузки — все типы автотранспорта и погрузчики на бандажных шинах. Компенсатор из материала: тэп. Деформационный (дилатационный) шов компенсирует подвижки конструкции. Компенсирует сжатие 35 мм, растяжение 90 мм, сдвиг 100 мм. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Материалы стойки к влаге и рабочим нагрузкам. Кромки из металла защищают бетон от выкрашивания. Конструкция рассчитана на длительную эксплуатацию. Анкеры передают нагрузку от техники в тело бетона. Гидроизоляция не пропускает воду через шов. Маркировка указывает размер шва и тип нагрузки. Компенсатор принимает сжатие, растяжение и сдвиг. Резиновый компенсатор не пропускает воду и грязь. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Устройство выдерживает движение техники по шву. Материалы не теряют свойств при перепадах температуры.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для мест с интенсивным движением техники. Для аэродромов, дорог и промышленных зон. Для ремонта и нового строительства. Для бетонных полов складов и паркингов. Для складов с техникой на шинах. Для бетонных и цементных оснований. Для паркингов, складов и торговых центров. Для деформационных швов полов и стен. Для зон с движением погрузчиков. Для промышленных, складских и гражданских объектов. Для полов с интенсивной нагрузкой. Для паркингов и рамп.
Монтаж и установка
Кромки выставляют по уровню. Монтаж выполняют по проекту и инструкции производителя. Монтаж ведут по разметке и уровню. Компенсатор заправляют и фиксируют по инструкции. Шов монтируют по разметке и проекту. Поверхность очищают и обезжиривают перед монтажом. Готовый узел проверяют по уровню и геометрии. После установки узел осматривают и при необходимости поправляют.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с бетонными и цементными основаниями. Совместимо с материалами и системами соответствующего типа.
Характеристики
- Высота, мм: 50
- Маркировка компенсатора: Н2-095
- Материал изготовления: Алюминий
- Материал компенсатора: ТЭП
- Метод монтажа: закладной
- Нагрузка (мпа): 3
- Тип нагрузки: все типы автотранспорта и погрузчики на бандажных шинах
- Растяжение, мм: 90
