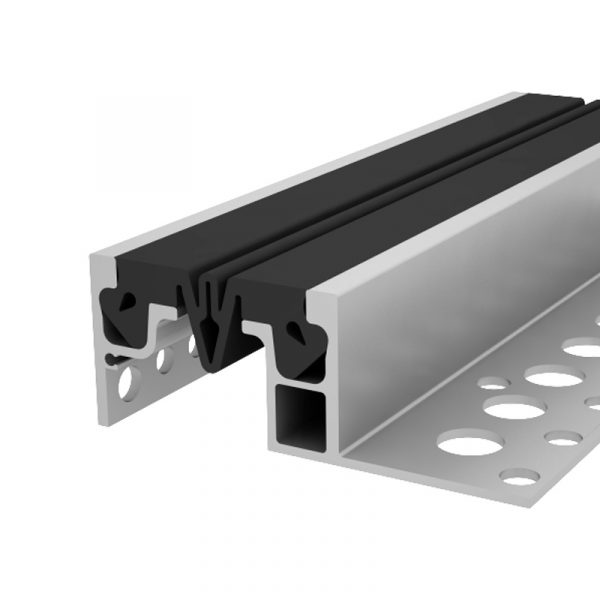

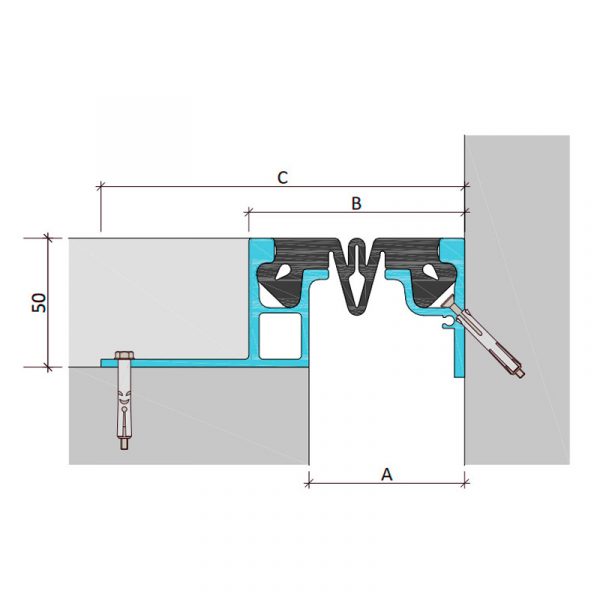

Закладной профиль для деформационного шва ДШН-30-УГЛ/060 — деформационный (дилатационный) шов. Устройство защищает шов от влаги, грязи и разрушения кромок. Устройство собирается в линию деформационных швов. Размер шва 60 мм.
Технические особенности
Деформационный (дилатационный) шов компенсирует подвижки конструкции. Компенсатор из материала: тэп. Компенсирует сжатие 7 мм, растяжение 13 мм, сдвиг 8 мм. Тип нагрузки — все типы автотранспорта и погрузчики на бандажных шинах. Метод монтажа — закладной. Металлические кромки защищают бетон от сколов. Конструкция рассчитана на длительную эксплуатацию. Маркировка указывает размер шва и тип нагрузки. Гидроизоляция не пропускает воду через шов. Анкеры передают нагрузку от техники в тело бетона. Материалы стойки к влаге и рабочим нагрузкам. Резиновый компенсатор не пропускает воду и грязь. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Устройство выдерживает движение техники по шву. Изделие не теряет свойств при перепадах температуры. Компенсатор принимает сжатие, растяжение и сдвиг. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для бетонных полов складов и паркингов. Для зон с движением погрузчиков. Для паркингов и рамп. Для аэродромов, дорог и промышленных зон. Для промышленных, складских и гражданских объектов. Для складов с техникой на шинах. Для ремонта и нового строительства. Для полов с интенсивной нагрузкой. Для деформационных швов полов и стен. Для аэродромов и дорожных покрытий.

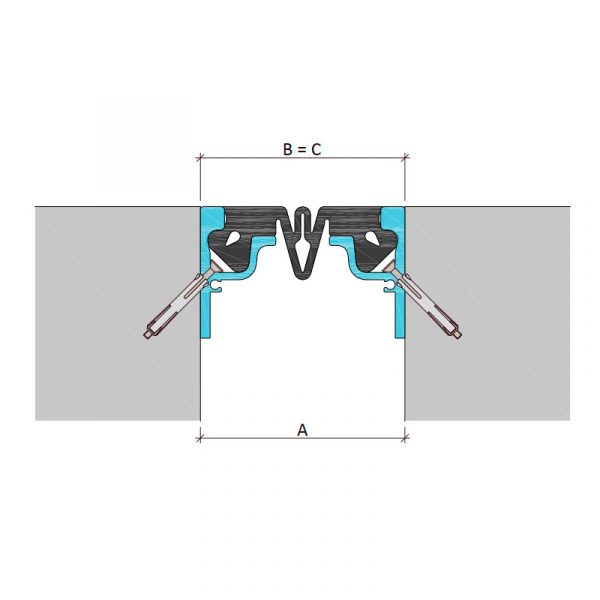

Монтаж и установка
Поверхность очищают и обезжиривают перед монтажом. После установки узел осматривают и при необходимости поправляют. Компенсатор заправляют и фиксируют по инструкции. Монтаж ведут по разметке и уровню. Стыки герметизируют по инструкции. Монтаж выполняют по проекту и инструкции производителя. Шов выставляют по оси и по уровню. Готовый узел проверяют по уровню и геометрии.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с бетонными и цементными основаниями. Совместимо с материалами и системами соответствующего типа.
Характеристики
- Высота, мм: 30
- Маркировка компенсатора: Н1-067
- Материал изготовления: Алюминий
- Материал компенсатора: ТЭП
- Метод монтажа: закладной
- Нагрузка (мпа): 3
- Тип нагрузки: все типы автотранспорта и погрузчики на бандажных шинах
- Растяжение, мм: 13
