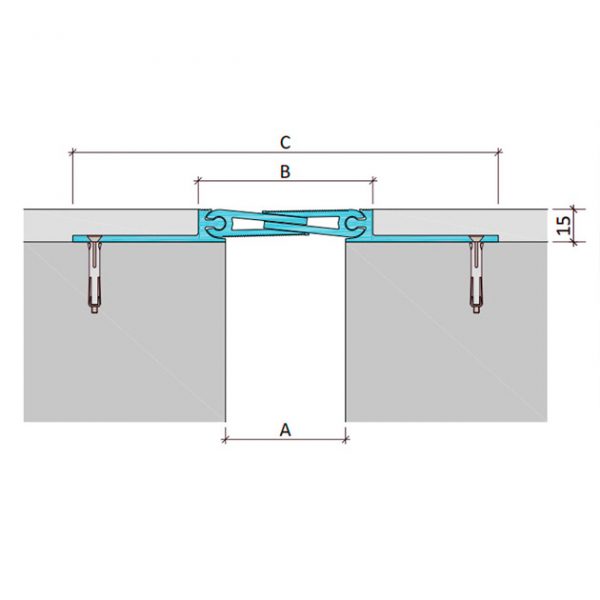

Закладной профиль для деформационного шва ДША-15-УГЛ/038 — деформационный (дилатационный) шов. Деформационный шов компенсирует подвижки и температурные изменения. Размер шва 38 мм.
Технические особенности
Компенсатор из материала: алюминий. Тип нагрузки — интенсивная пешеходная. Компенсирует сжатие 5 мм, растяжение 5 мм, сдвиг 6 мм. Метод монтажа — закладной. Анкеры передают нагрузку от техники в тело бетона. Резиновый компенсатор не пропускает воду и грязь. Компенсатор принимает сжатие, растяжение и сдвиг. Маркировка указывает размер шва и тип нагрузки. Гидроизоляция не пропускает воду через шов. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Изделие не теряет свойств при перепадах температуры. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Кромки из металла защищают бетон от выкрашивания. Устройство выдерживает движение техники по шву. Конструкция рассчитана на длительную эксплуатацию. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Материалы стойки к влаге и рабочим нагрузкам.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для мест с интенсивным движением техники. Для зон с движением погрузчиков. Для паркингов, складов и торговых центров. Для складов с техникой на шинах. Для ремонта и нового строительства. Для бетонных и цементных оснований. Для аэродромов и дорожных покрытий. Для деформационных швов полов и стен. Для бетонных полов складов и паркингов. Для полов с интенсивной нагрузкой.
Монтаж и установка
После установки узел осматривают и при необходимости поправляют. Шов выставляют по оси и по уровню. Компенсатор заправляют и фиксируют по инструкции. Монтаж ведут по разметке и уровню. Готовый узел проверяют по уровню и геометрии. Поверхность подготавливают перед установкой. Монтаж выполняют по проекту и инструкции производителя.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с бетонными и цементными основаниями. Совместимо с материалами и системами соответствующего типа.
Характеристики
- Высота, мм: 15
- Маркировка компенсатора: А1-030
- Материал изготовления: Алюминий
- Метод монтажа: закладной
- Нагрузка (мпа): 0.35
- Тип нагрузки: интенсивная пешеходная
- Растяжение, мм: 5
- Размер шва a (ширина), мм: 38
