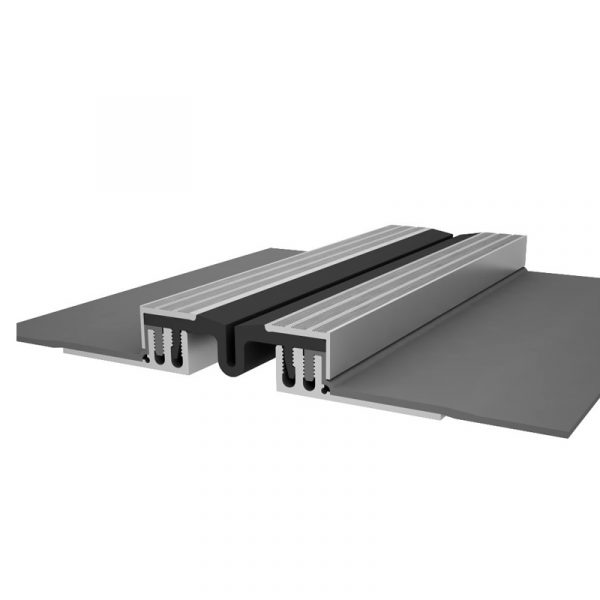

Закладной профиль для деформационного шва ДПШ-30/150 + сталь (гидроизоляционный) — деформационный (дилатационный) шов. Компенсатор воспринимает подвижки основания без разрушения кромок. Размер шва 150 мм.
Технические особенности
Метод монтажа — закладной. Тип нагрузки — интенсивная пешеходная. Деформационный (дилатационный) шов компенсирует подвижки конструкции. Компенсирует сжатие 30 мм, растяжение 50 мм, сдвиг 50 мм. Компенсатор из материала: тэп. Устройство выдерживает движение техники по шву. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Материалы стойки к влаге и рабочим нагрузкам. Кромки из металла защищают бетон от выкрашивания. Анкеры передают нагрузку от техники в тело бетона. Маркировка указывает размер шва и тип нагрузки. Резиновый компенсатор не пропускает воду и грязь. Материалы не теряют свойств при перепадах температуры. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Конструкция рассчитана на длительную эксплуатацию. Компенсатор принимает сжатие, растяжение и сдвиг. Гидроизоляция не пропускает воду через шов.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для зон с движением погрузчиков. Для бетонных и цементных оснований. Для мест с интенсивным движением техники. Для паркингов, складов и торговых центров. Для складов с техникой на шинах. Для деформационных швов полов и стен. Для бетонных полов складов и паркингов. Для промышленных, складских и гражданских объектов. Для аэродромов, дорог и промышленных зон. Для полов с интенсивной нагрузкой. Для ремонта и нового строительства.
Монтаж и установка
Поверхность подготавливают перед установкой. Шов выставляют по оси и по уровню. Монтаж выполняют по проекту и инструкции производителя. Готовый узел проверяют по уровню и геометрии. Стыки герметизируют по инструкции. Анкеры забивают по разметке. После установки узел осматривают и при необходимости поправляют. Монтаж ведут по разметке и уровню.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с бетонными и цементными основаниями. Совместимо с материалами и системами соответствующего типа.
Характеристики
- Высота, мм: 50
- Маркировка компенсатора: П3-204
- Материал изготовления: Алюминий
- Материал компенсатора: ТЭП
- Метод монтажа: закладной
- Нагрузка (мпа): 0.5
- Тип нагрузки: интенсивная пешеходная
- Размер шва a (ширина), мм: 150
