Description
Описание

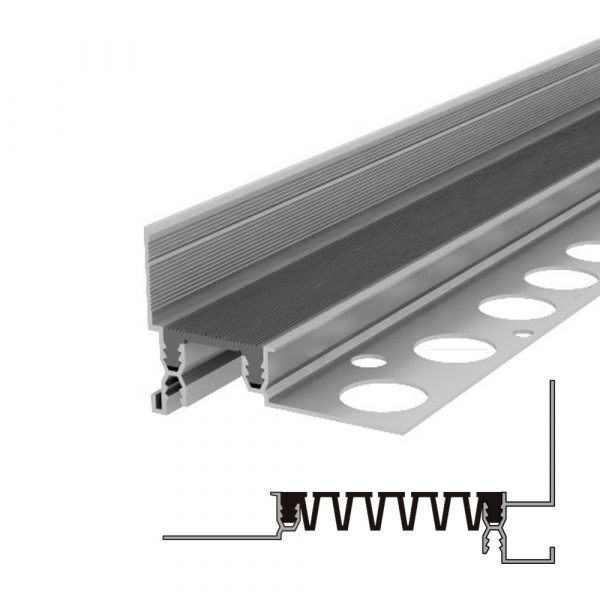

Закладной профиль для деформационного шва без нагрузки Аквастоп тип ДГК-15-УГЛ.Ш/085 — деформационный (дилатационный) шов. Изделие поставляется в заводской упаковке с маркировкой. Деформационный шов компенсирует подвижки и температурные изменения. Производство — Аквастоп. Размер шва 85 мм.
Технические особенности
Компенсатор из материала: тэп. Компенсирует сжатие 12 мм, растяжение 38 мм, сдвиг 24 мм. Тип нагрузки — без нагрузки. Метод монтажа — закладной. Изделие не теряет свойств при перепадах температуры. Анкеры передают нагрузку от техники в тело бетона. Компенсатор принимает сжатие, растяжение и сдвиг. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Материалы стойки к влаге и рабочим нагрузкам. Резиновый компенсатор не пропускает воду и грязь. Металлические кромки защищают бетон от сколов. Конструкция рассчитана на длительную эксплуатацию. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Устройство выдерживает движение техники по шву. Гидроизоляция не пропускает воду через шов. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Маркировка указывает размер шва и тип нагрузки.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для бетонных полов складов и паркингов. Для ремонта и нового строительства. Для мест с интенсивным движением техники. Для бетонных и цементных оснований. Для паркингов и рамп. Для аэродромов и дорожных покрытий. Для промышленных, складских и гражданских объектов. Для полов с интенсивной нагрузкой. Для зон с движением погрузчиков. Для аэродромов, дорог и промышленных зон. Для паркингов, складов и торговых центров. Для складов с техникой на шинах.
Монтаж и установка
Поверхность подготавливают перед установкой. Поверхность очищают и обезжиривают перед монтажом. Стыки герметизируют по инструкции. Готовый узел проверяют по уровню и геометрии. После установки узел осматривают и при необходимости поправляют. Шов выставляют по оси и по уровню. Монтаж ведут по разметке и уровню. Компенсатор заправляют и фиксируют по инструкции.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с бетонными и цементными основаниями. Совместимо с материалами и системами соответствующего типа.
Характеристики
- Высота, мм: 14.5
- Маркировка компенсатора: Г5-068
- Материал изготовления: Алюминий
- Материал компенсатора: ТЭП
- Метод монтажа: закладной
- Тип нагрузки: без нагрузки
- Растяжение, мм: 38
- Размер шва a (ширина), мм: 85
