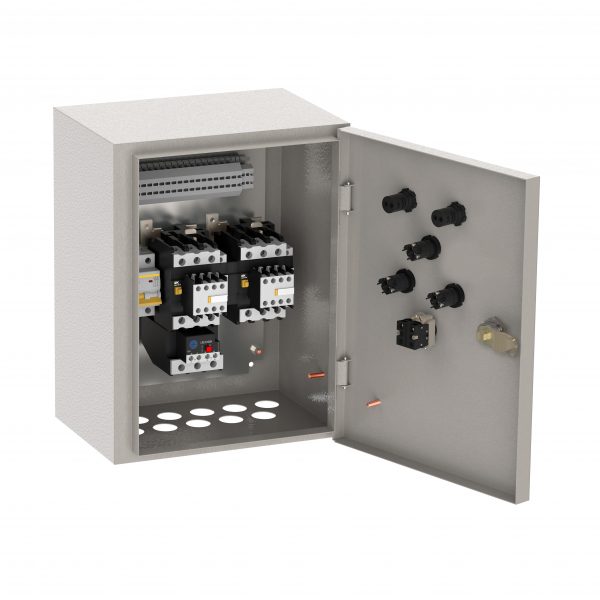

Ящик управления Я5410-3174 реверсивный автоматический выключатель на каждый фидер 1 фидер с переключателем на автоматический режим 12А IEK — ящик управления. Корпус или шкаф для размещения аппаратов, шин и приборов учёта.
Технические особенности
Степень защиты IP31: допускает капли воды в сухих помещениях. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Габариты 395×310×150 мм. Климатическое исполнение учитывает температуру и влажность объекта. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Замок и смотровое окно обеспечивают доступ и контроль показаний. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Встраиваемое или навесное исполнение выбирается под способ установки. Число рядов и модулей определяет вместимость щита. Монтажные рейки и панели рассчитаны на стандартные модули.
Где применяется
Щитовые жилых, офисных и производственных зданий. Котельные, ИТП и инженерные узлы. Объекты с повышенными требованиями к безопасности. Объекты с требованиями к защите от пыли и влаги. Размещение аппаратуры автоматизации и управления. Складские и подсобные помещения. Промышленные цеха и открытые площадки.
Монтаж и уход
Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Модули размещают с запасом под будущее расширение. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты.
На что обратить внимание
Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Рассчитайте нужное число модулей с запасом на 20–30%. Для улицы учитывайте УФ-стойкость и уплотнения двери.
Совместимость
Дополняется системами микроклимата и обогрева.
Характеристики
- Номинальный ток: 12 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 310мм
- Высота: 395мм
- Глубина: 150мм
- Защита: Модульный автомат. выключатель/УЗО
