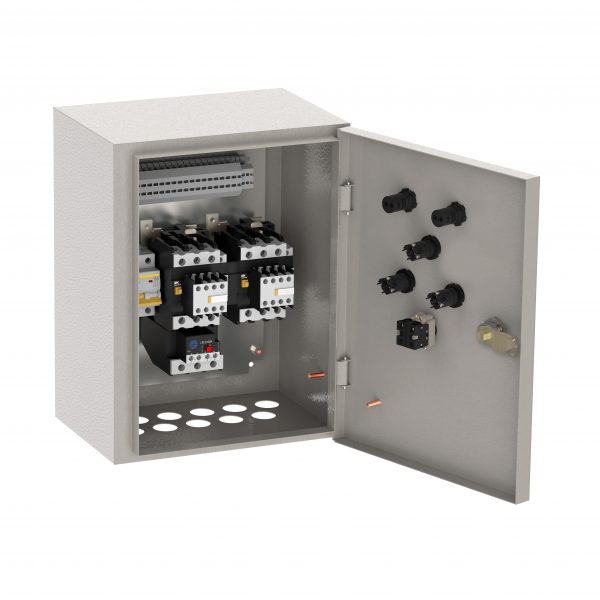

Ящик управления Я5410-2874 реверсивный автоматический выключатель на каждый фидер 1 фидер с переключателем на автоматический режим 6А IEK — ящик управления. Электротехнический шкаф для сборки и защиты узла питания.
Технические особенности
Цвет по RAL 7035. Степень защиты IP31: защита от твёрдых частиц и капель. Габариты 395×310×150 мм. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Замок и смотровое окно обеспечивают доступ и контроль показаний. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Уплотнения двери сохраняют степень защиты при эксплуатации. Вводы кабеля выполняют через гермовводы с сохранением IP. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Дверь может быть глухой или со смотровым окном. Цоколь и крыша защищают корпус при наружной установке. Число рядов и модулей определяет вместимость щита.
Где применяется
Уличные и неотапливаемые шкафы. Щитовые жилых, офисных и производственных зданий. Складские и подсобные помещения. Котельные, ИТП и инженерные узлы. Объекты с требованиями к защите от пыли и влаги. Подъезды, этажные электрощиты и вводы зданий. Узлы учёта и распределения питания. В каталоге относится к разделу «Я5000 однофидерные реверсивные».
Монтаж и уход
Перед монтажом проверяют комплектность и отсутствие повреждений. Уплотнители двери проверяют после установки. Дверь и замок регулируют для свободного открывания. Кабели маркируют и укладывают в аккуратные жгуты. Модули размещают с запасом под будущее расширение.
На что обратить внимание
Для улицы учитывайте УФ-стойкость и уплотнения двери. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Рассчитайте нужное число модулей с запасом на 20–30%. Металлический корпус прочнее, пластиковый — диэлектрический и легче.
Совместимость
Соединяется с цоколями, крышами и соединительными элементами. Комплектуется DIN-рейками и системами крепления.
Характеристики
- Номинальный ток: 6 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 310мм
- Высота: 395мм
- Глубина: 150мм
- Защита: Модульный автомат. выключатель/УЗО
