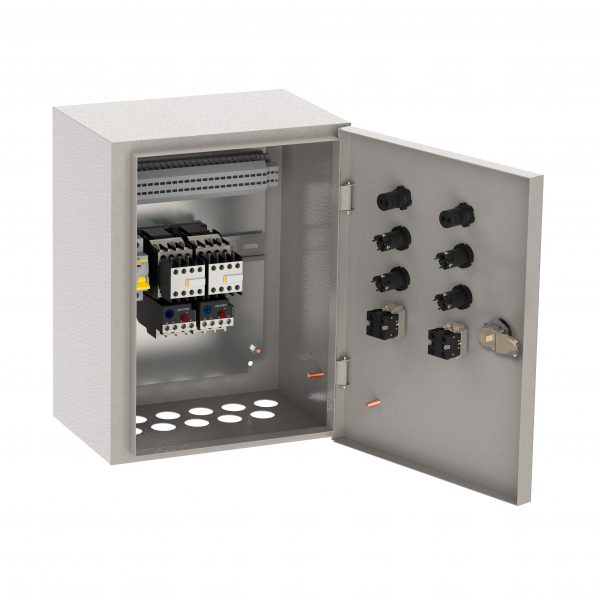

Ящик управления Я5114-3274 нереверсивный 2 фидера автоматический выключатель на каждый фидер без переключателя на автоматический режим 16А IEK — ящик управления. Корпус для распределительных и учётных щитов.
Технические особенности
Габариты 395×310×150 мм. Степень защиты IP31: защита от твёрдых частиц и капель. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Цоколь и крыша защищают корпус при наружной установке. Замок и смотровое окно обеспечивают доступ и контроль показаний. Уплотнения двери сохраняют степень защиты при эксплуатации. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Вводы кабеля выполняют через гермовводы с сохранением IP. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица.
Где применяется
Сборка распределительных устройств и ВРУ. Объекты с повышенными требованиями к безопасности. Котельные, ИТП и инженерные узлы. Технические помещения и насосные. Уличные и неотапливаемые шкафы. Складские и подсобные помещения. В каталоге относится к разделу «Я5000 двухфидерные нереверсивные».
Монтаж и уход
Уплотнители двери проверяют после установки. Металлические корпуса заземляют по правилам электробезопасности. Модули размещают с запасом под будущее расширение. Перед монтажом проверяют комплектность и отсутствие повреждений.
На что обратить внимание
Металлический корпус прочнее, пластиковый — диэлектрический и легче. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для улицы учитывайте УФ-стойкость и уплотнения двери. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Рассчитайте нужное число модулей с запасом на 20–30%.
Совместимость
Дополняется системами микроклимата и обогрева. Дополняется монтажными панелями, рейками и вводами.
Характеристики
- Номинальный ток: 16 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 310мм
- Высота: 395мм
- Глубина: 150мм
- Защита: Модульный автомат. выключатель/УЗО
