Description
Описание

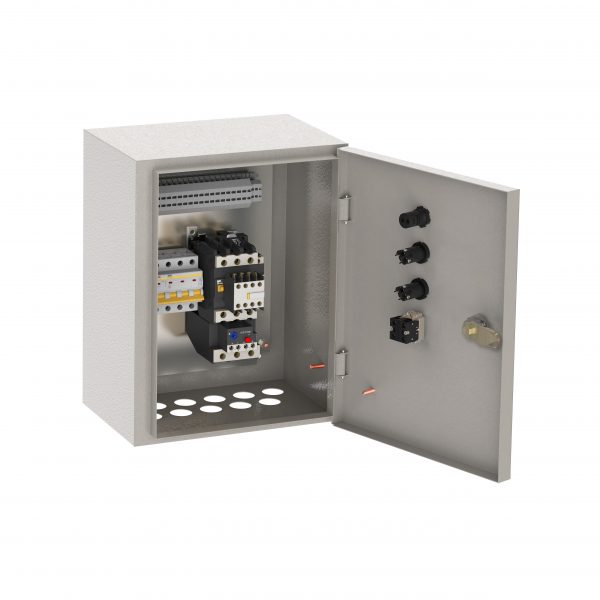

Ящик управления Я5110-2474 нереверсивный 1 фидер автоматический выключатель на каждый фидер без переключателя на автоматический режим 2,5А IEK — ящик управления. Оболочка, защищающая оборудование от пыли, влаги и доступа.
Технические особенности
Цвет по RAL 7035. Степень защиты IP31: защита от твёрдых частиц и капель. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Габариты 395×310×150 мм. Цоколь и крыша защищают корпус при наружной установке. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Дверь может быть глухой или со смотровым окном. Встраиваемое или навесное исполнение выбирается под способ установки. Вводы кабеля выполняют через гермовводы с сохранением IP. Климатическое исполнение учитывает температуру и влажность объекта. Число рядов и модулей определяет вместимость щита. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления.
Где применяется
Размещение аппаратуры автоматизации и управления. Щитовые жилых, офисных и производственных зданий. Технические помещения и насосные. Объекты с повышенными требованиями к безопасности. Складские и подсобные помещения. Объекты с требованиями к защите от пыли и влаги.
Монтаж и уход
Корпус выравнивают по уровню и крепят к стене или в нишу. Кабели маркируют и укладывают в аккуратные жгуты. Металлические корпуса заземляют по правилам электробезопасности. Дверь и замок регулируют для свободного открывания.
На что обратить внимание
Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для улицы учитывайте УФ-стойкость и уплотнения двери. Рассчитайте нужное число модулей с запасом на 20–30%.
Совместимость
Дополняется системами микроклимата и обогрева.
Характеристики
- Номинальный ток: 2,5 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 310мм
- Высота: 395мм
- Глубина: 150мм
- Защита: Модульный автомат. выключатель/УЗО
