Description
Описание

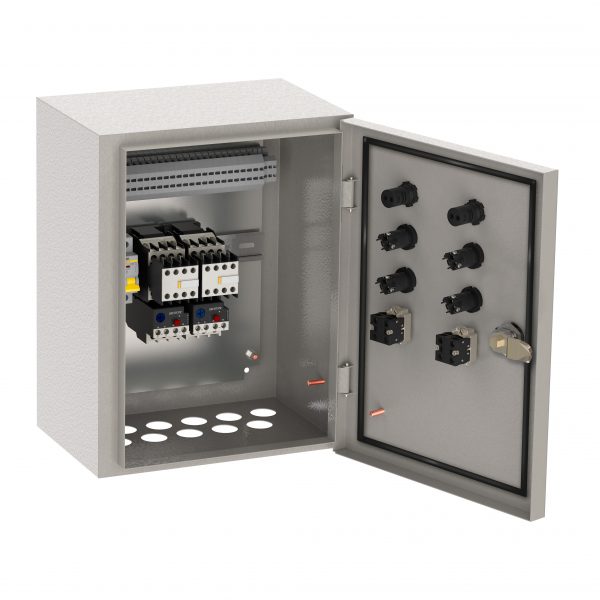

Ящик управления РУСМ5114-3274 нереверсивный 2 фидера автоматический выключатель на каждый фидер без переключателя на автоматический режим 16А IP54 IEK — ящик управления. Щитовой корпус для компоновки аппаратов и кабельных вводов.
Технические особенности
Габариты 395×310×220 мм. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Степень защиты IP54: частичная защита от пыли и брызг — для технических помещений. Замок и смотровое окно обеспечивают доступ и контроль показаний. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Встраиваемое или навесное исполнение выбирается под способ установки. Дверь может быть глухой или со смотровым окном. Вводы кабеля выполняют через гермовводы с сохранением IP. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Климатическое исполнение учитывает температуру и влажность объекта. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица.
Где применяется
Технические помещения и насосные. Объекты с повышенными требованиями к безопасности. Уличные и неотапливаемые шкафы. Сборка распределительных устройств и ВРУ. Складские и подсобные помещения.
Монтаж и уход
Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Корпус выравнивают по уровню и крепят к стене или в нишу. Металлические корпуса заземляют по правилам электробезопасности.
На что обратить внимание
Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Рассчитайте нужное число модулей с запасом на 20–30%. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для улицы учитывайте УФ-стойкость и уплотнения двери. Металлический корпус прочнее, пластиковый — диэлектрический и легче.
Совместимость
Дополняется монтажными панелями, рейками и вводами.
Характеристики
- Номинальный ток: 16 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 310мм
- Высота: 395мм
- Глубина: 220мм
- Защита: Модульный автомат. выключатель/УЗО
