Description
Описание

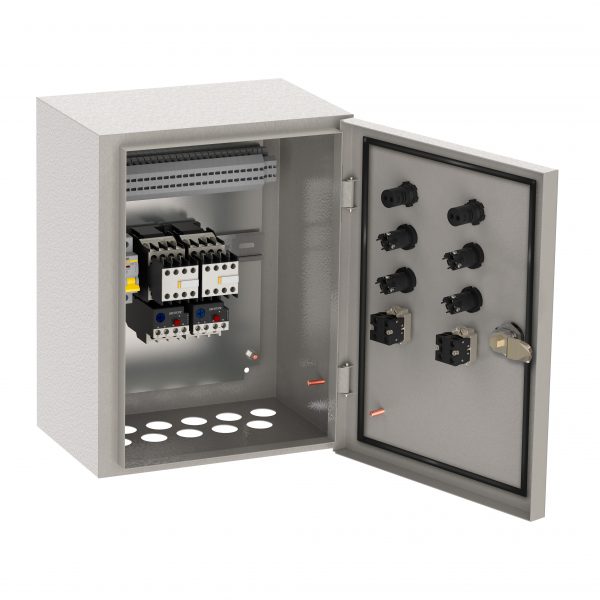

Ящик управления РУСМ5114-2474 нереверсивный 2 фидера автоматический выключатель на каждый фидер без переключателя на автоматический режим 2,5А IP54 IEK — ящик управления. Конструкция для размещения аппаратуры в щитовых и на объектах.
Технические особенности
Цвет по RAL 7035. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Степень защиты IP54: защита от пыли и брызг. Габариты 395×310×220 мм. Вводы кабеля выполняют через гермовводы с сохранением IP. Встраиваемое или навесное исполнение выбирается под способ установки. Дверь может быть глухой или со смотровым окном. Климатическое исполнение учитывает температуру и влажность объекта. Уплотнения двери сохраняют степень защиты при эксплуатации. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Число рядов и модулей определяет вместимость щита.
Где применяется
Котельные, ИТП и инженерные узлы. Складские и подсобные помещения. Объекты с требованиями к защите от пыли и влаги. Узлы учёта и распределения питания. Объекты с повышенными требованиями к безопасности. Щитовые жилых, офисных и производственных зданий. Сборка распределительных устройств и ВРУ. В каталоге относится к разделу «Я5000 двухфидерные нереверсивные».
Монтаж и уход
Дверь и замок регулируют для свободного открывания. Перед монтажом проверяют комплектность и отсутствие повреждений. Металлические корпуса заземляют по правилам электробезопасности. Уплотнители двери проверяют после установки. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла.
На что обратить внимание
Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Для улицы учитывайте УФ-стойкость и уплотнения двери. Рассчитайте нужное число модулей с запасом на 20–30%.
Совместимость
Дополняется системами микроклимата и обогрева. Работает с замками, крышками и аксессуарами серии.
Характеристики
- Номинальный ток: 2,5 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 310мм
- Высота: 395мм
- Глубина: 220мм
- Защита: Модульный автомат. выключатель/УЗО
