Description
Описание

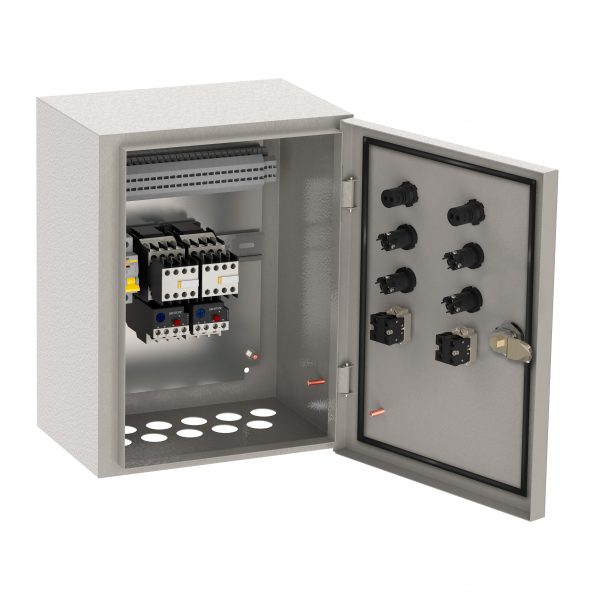

Ящик управления РУСМ5114-2274 нереверсивный 2 фидера автоматический выключатель на каждый фидер без переключателя на автоматический режим 1,6А IP54 IEK — ящик управления. Щитовой корпус для компоновки аппаратов и кабельных вводов.
Технические особенности
Габариты 395×310×220 мм. Степень защиты IP54: защита от пыли и брызг. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Монтажные рейки и панели рассчитаны на стандартные модули. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Вводы кабеля выполняют через гермовводы с сохранением IP. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Дверь может быть глухой или со смотровым окном. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Замок и смотровое окно обеспечивают доступ и контроль показаний. Встраиваемое или навесное исполнение выбирается под способ установки.
Где применяется
Уличные и неотапливаемые шкафы. Узлы учёта и распределения питания. Складские и подсобные помещения. Котельные, ИТП и инженерные узлы. Технические помещения и насосные. Щитовые жилых, офисных и производственных зданий. Объекты с повышенными требованиями к безопасности. В каталоге относится к разделу «Я5000 двухфидерные нереверсивные».
Монтаж и уход
Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Кабели маркируют и укладывают в аккуратные жгуты. Перед монтажом проверяют комплектность и отсутствие повреждений.
На что обратить внимание
Металлический корпус прочнее, пластиковый — диэлектрический и легче. Рассчитайте нужное число модулей с запасом на 20–30%. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для улицы учитывайте УФ-стойкость и уплотнения двери. Для скрытой установки берите встраиваемое исполнение, для стены — навесное.
Совместимость
Комплектуется DIN-рейками и системами крепления.
Характеристики
- Номинальный ток: 1,6 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 310мм
- Высота: 395мм
- Глубина: 220мм
- Защита: Модульный автомат. выключатель/УЗО
