Описание
Описание

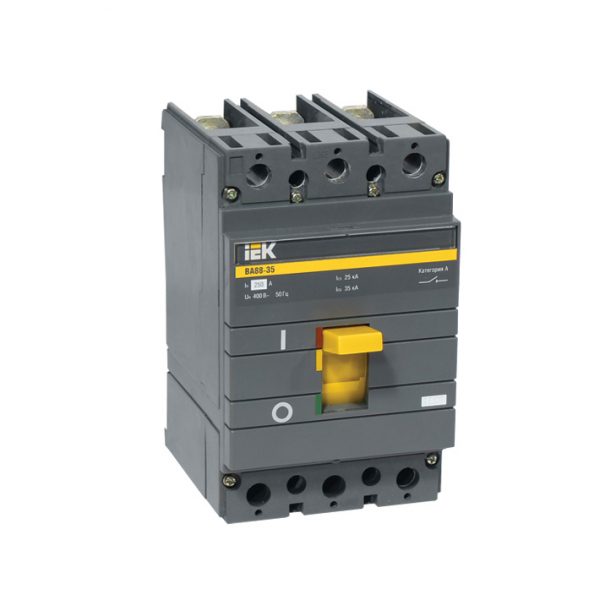

Выключатель автоматический ВА88-35 3Р 80А 35кА IEK — автоматический выключатель. Аппарат защиты, автоматически отключающий линию при перегрузке, КЗ или утечке. 3-полюсный автомат на номинальный ток 80А.
Технические особенности
3 полюса — для трёхфазных цепей. Номинальный ток 80А — аппарат защищает линию именно этого сечения и нагрузки. Степень защиты IP30: защита от инструмента и твёрдых частиц, без защиты от воды. Номинальное напряжение 400В. Номинальный ток подбирают под длительно допустимый ток кабеля. Отключающая способность показывает, какой ток КЗ аппарат надёжно гасит. Степень загрязнения и климатическое исполнение задают условия эксплуатации. Клеммы рассчитаны на проводники стандартных сечений с нормируемым моментом. Селективность по ступеням исключает отключение вводного аппарата при аварии в группе. Корпус из термостойкого пластика выдерживает нагрев при работе. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки. Модульный корпус занимает места на DIN-рейке 35 мм.
Где применяется
Системы с требованиями к селективности защиты. Этажные и квартирные щиты жилых зданий. Защита розеточных и осветительных групп. Промышленные шкафы и силовые сборки. Питание оборудования с электроникой и чувствительной техникой.
Монтаж и уход
Маркировку линий наносят до подачи напряжения. Устанавливается на DIN-рейку 35 мм; соблюдается порядок по однолинейной схеме. Проводники зачищают на нужную длину, не задевая соседние клеммы. После установки проверяют свободный ход рычага включения.
На что обратить внимание
Для двигателей важен запас по току и характеристика D. Учитывайте селективность, чтобы группа не отключала ввод. Для влажных зон берите аппараты в соответствующей оболочке. Характеристику B берут для освещения и электроники, C — для смешанной, D — для двигателей. Номинал должен соответствовать сечению кабеля и нагрузке.
Совместимость
Совместим с маркировкой, упорами и аксессуарами серии. Соединяется с шинами и гребёнками для групповой коммутации.
Характеристики
- Количество полюсов: 3
- Номинальный ток: 80А
- Тип расцепителя: Тепловой, электромагнитный
- Номинальное рабочее напряжение: 400В
- Тип элемента управления: Тумблер
- Конструкция прибора: Встраиваемое устройство расширения
- Частота сети: 50Гц
