Описание
Описание

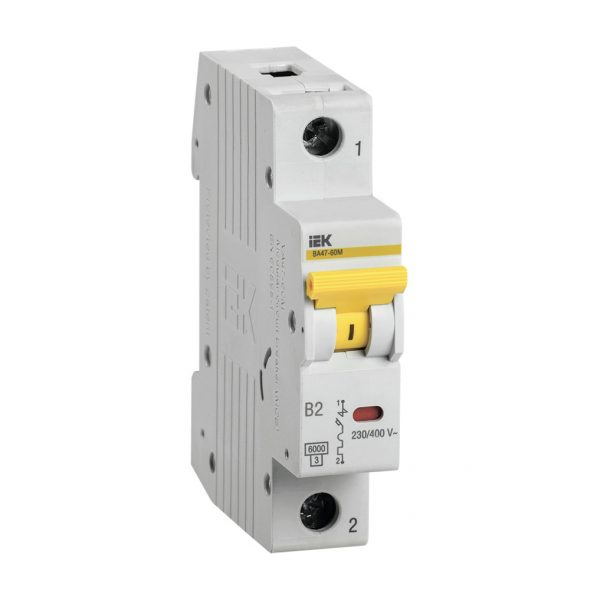

Выключатель автоматический ВА47-60M 1Р 2А 6кА B IEK — автоматический выключатель. Устройство, которое разрывает цепь при аварийном режиме и защищает кабель и оборудование. 1-полюсный автомат на номинальный ток 2А.
Технические особенности
1 полюса — для однофазных линий (фаза-ноль). Степень защиты IP20: защита от пальцев и крупных твёрдых частиц, без защиты от воды. Номинальный ток 2А — аппарат защищает линию именно этого сечения и нагрузки. Степень загрязнения и климатическое исполнение задают условия эксплуатации. Характеристика B срабатывает при 3–5 кратном токе, C — при 5–10, D — при 10–20. Пломбировка и индикация положения повышают безопасность. Модульный корпус занимает места на DIN-рейке 35 мм. Модульное исполнение занимает стандартное число мест на DIN-рейке 35 мм. Отключающая способность показывает, какой ток КЗ аппарат гасит без разрушения.
Где применяется
Защита осветительных, розеточных и силовых групп. Системы с повышенными требованиями к электробезопасности. Системы с требованиями к селективности защиты. Вводные и групповые линии систем электроснабжения. Склады, мастерские и технические помещения.
Монтаж и уход
Не допускается установка аппарата во влажной среде без соответствующей оболочки. После установки проверяют свободный ход рычага включения. После монтажа проверяют срабатывание кнопкой «Тест» или измерением.
На что обратить внимание
Проверьте отключающую способность под ожидаемый ток КЗ на вводе. Характеристику B берут для освещения и электроники, C — для смешанной нагрузки, D — для двигателей. Для двигателей важен запас по току и характеристика D. Для влажных зон берите аппараты в соответствующей оболочке.
Совместимость
Занимает стандартную ширину на рейке, стыкуется в ряд без зазоров. Дополняется дополнительными контактами, расцепителями и приставками. Совместим с маркировкой, упорами и аксессуарами серии.
Характеристики
- Количество полюсов: 1
- Номинальный ток: 2А
- Тип расцепителя: Тепловой, электромагнитный
- Тип напряжения: Перемен./постоян. (AC/DC)
- Частота: 50Гц
- Тип монтажа: на DIN-рейку
- Механическая износостойкость: &ge
- Тип подключения: Винтовое соединение
