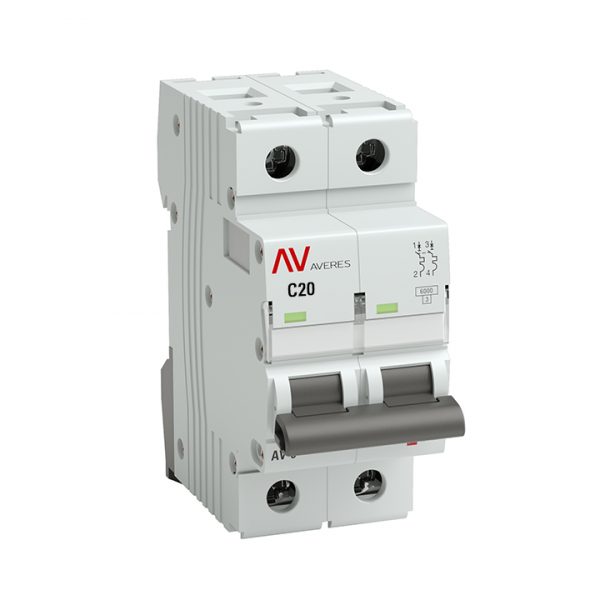

Выключатель автоматический AV-6 DC 2P 20A (C) 6kA EKF AVERES — автоматический выключатель. Устройство, которое разрывает цепь при аварийном режиме и защищает кабель и оборудование. 2-полюсный автомат на номинальный ток 20 А.
Технические особенности
Номинальный ток 20 А — аппарат защищает линию именно этого сечения и нагрузки. 2 полюса — для двухполюсных линий. Степень защиты IP20: защита от пальцев и крупных твёрдых частиц, без защиты от воды. Тип расцепителя (B, C, D) определяет порог срабатывания при коротком замыкании. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки. Характеристика B срабатывает при 3–5 кратном токе, C — при 5–10, D — при 10–20. Номинальный ток подбирают под длительно допустимый ток кабеля. Отключающая способность показывает, какой ток КЗ аппарат надёжно гасит. Коммутационная способность определяет допустимую частоту включений под нагрузкой. Уставки аппарата соответствуют требованиям к защите конкретной линии. Модульное исполнение занимает стандартное число мест на DIN-рейке 35 мм.
Где применяется
Офисные и производственные распределительные устройства. Объекты с требованиями к селективности и надёжности защиты. Вводные и групповые линии систем электроснабжения. Вводы зданий и узлы распределения питания. Питание оборудования с электроникой и чувствительной техникой. В каталоге относится к разделу «AV-6 DC до 63А EKF AVERES».
Монтаж и уход
Маркировку линий наносят до подачи напряжения. Перед монтажом сверяют номинальный ток и характеристику с проектом. Групповые аппараты соединяют гребёнкой или перемычками по схеме. Проводники зачищают на нужную длину, не задевая соседние клеммы. Не допускается установка аппарата во влажной среде без соответствующей оболочки.
На что обратить внимание
Для двигателей важен запас по току и характеристика D. Для частых коммутаций берите аппарат с большим запасом циклов. Для вводного аппарата выбирайте большее число полюсов и запас по току.
Совместимость
Соединяется с шинами и гребёнками для групповой коммутации. Работает в комплексе с УЗО и дифавтоматами той же серии. Совместим с маркировкой, упорами и аксессуарами серии.
Характеристики
- Количество полюсов: 2
- Номинальный ток: 20 А
- Частота, гц: 50…50
