Вставной профиль для фасадного деформационного шва Аквастоп тип ДГК-ФАС.2/120 — деформационный (дилатационный) шов. Устройство собирается в линию деформационных швов. Изделие поставляется в заводской упаковке с маркировкой. Производство — Аквастоп. Размер шва 120 мм.
Технические особенности
Тип нагрузки — без нагрузки. Метод монтажа — вставной. Деформационный (дилатационный) шов компенсирует подвижки конструкции. Компенсатор из материала: тэп. Компенсирует сжатие 22 мм, растяжение 62 мм, сдвиг 44 мм. Анкеры передают нагрузку от техники в тело бетона. Материалы не теряют свойств при перепадах температуры. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Гидроизоляция не пропускает воду через шов. Кромки из металла защищают бетон от выкрашивания. Резиновый компенсатор не пропускает воду и грязь. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Материалы стойки к влаге и рабочим нагрузкам. Маркировка указывает размер шва и тип нагрузки. Компенсатор принимает сжатие, растяжение и сдвиг. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Конструкция рассчитана на длительную эксплуатацию. Устройство выдерживает движение техники по шву.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для зон с движением погрузчиков. Для паркингов и рамп. Для полов с интенсивной нагрузкой. Для паркингов, складов и торговых центров. Для ремонта и нового строительства. Для мест с интенсивным движением техники. Для бетонных и цементных оснований. Для бетонных полов складов и паркингов. Для промышленных, складских и гражданских объектов. Для деформационных швов полов и стен. Для аэродромов, дорог и промышленных зон.
Монтаж и установка
Шов монтируют по разметке и проекту. Стыки герметизируют по инструкции. После установки узел осматривают и при необходимости поправляют. Монтаж выполняют по проекту и инструкции производителя. Кромки выставляют по уровню. Поверхность подготавливают перед установкой. Поверхность очищают и обезжиривают перед монтажом. Готовый узел проверяют по уровню и геометрии.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с материалами и системами соответствующего типа. Совместимо с бетонными и цементными основаниями.

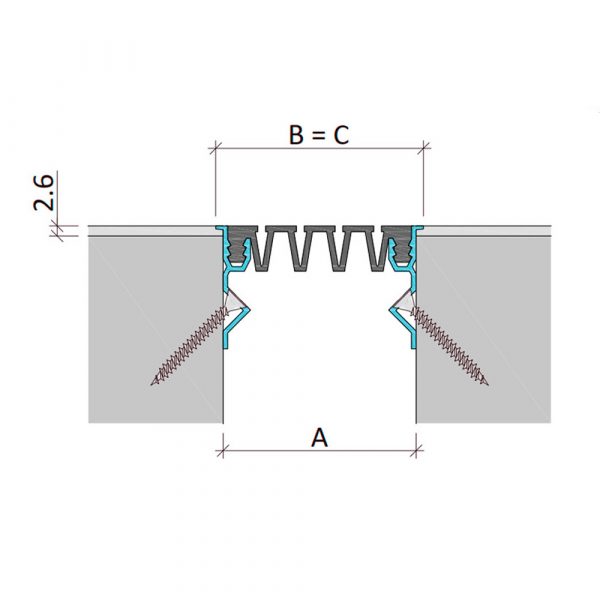

Характеристики
- Высота, мм: 2.6
- Сдвиг, мм: 44
- Тип: прямой
- Сжатие, мм: 22
- Ширина вставки b, мм: 118
- Ширина профиля (c), мм: 124
- Размер шва a (ширина), мм: 120
- Растяжение, мм: 62
