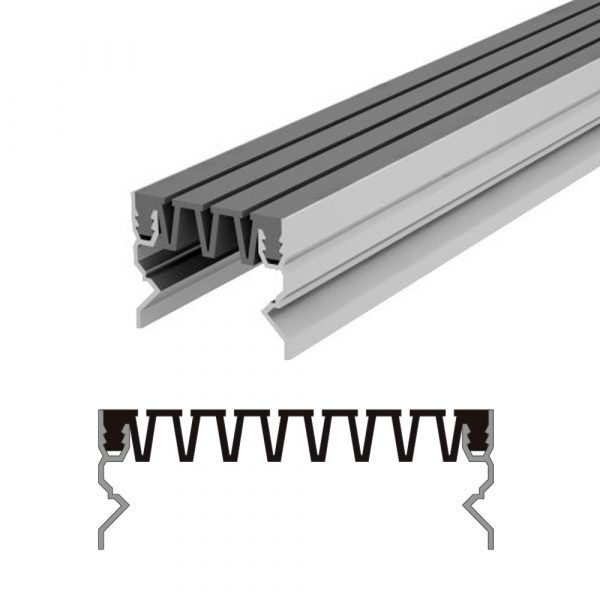

Вставной профиль для фасадного деформационного шва Аквастоп тип ДГК-ФАС/120 — деформационный (дилатационный) шов. Деформационный шов компенсирует подвижки и температурные изменения. Изделие поставляется в заводской упаковке с маркировкой. Размер шва 120 мм.
Технические особенности
Компенсирует сжатие 22 мм, растяжение 62 мм, сдвиг 44 мм. Компенсатор из материала: тэп. Тип нагрузки — без нагрузки. Метод монтажа — вставной. Резиновый компенсатор не пропускает воду и грязь. Материалы не теряют свойств при перепадах температуры. Анкеры передают нагрузку от техники в тело бетона. Конструкция рассчитана на длительную эксплуатацию. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Гидроизоляция не пропускает воду через шов. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Маркировка указывает размер шва и тип нагрузки. Устройство выдерживает движение техники по шву. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Компенсатор принимает сжатие, растяжение и сдвиг. Металлические кромки защищают бетон от сколов. Материалы стойки к влаге и рабочим нагрузкам.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для мест с интенсивным движением техники. Для зон с движением погрузчиков. Для бетонных полов складов и паркингов. Для аэродромов и дорожных покрытий. Для ремонта и нового строительства. Для деформационных швов полов и стен. Для промышленных, складских и гражданских объектов. Для паркингов и рамп. Для паркингов, складов и торговых центров. Для аэродромов, дорог и промышленных зон.
Монтаж и установка
Шов монтируют по разметке и проекту. Готовый узел проверяют по уровню и геометрии. Монтаж выполняют по проекту и инструкции производителя. После установки узел осматривают и при необходимости поправляют. Поверхность подготавливают перед установкой. Стыки герметизируют по инструкции. Монтаж ведут по разметке и уровню. Компенсатор заправляют и фиксируют по инструкции. Кромки выставляют по уровню.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с бетонными и цементными основаниями. Совместимо с материалами и системами соответствующего типа.
Характеристики
- Размер шва a (ширина), мм: 120
- Сжатие, мм: 22
- Ширина вставки b, мм: 118
- Сдвиг, мм: 44
- Растяжение, мм: 62
- Тип нагрузки: без нагрузки
- Метод монтажа: вставной
- Материал компенсатора: ТЭП
