Описание
Описание

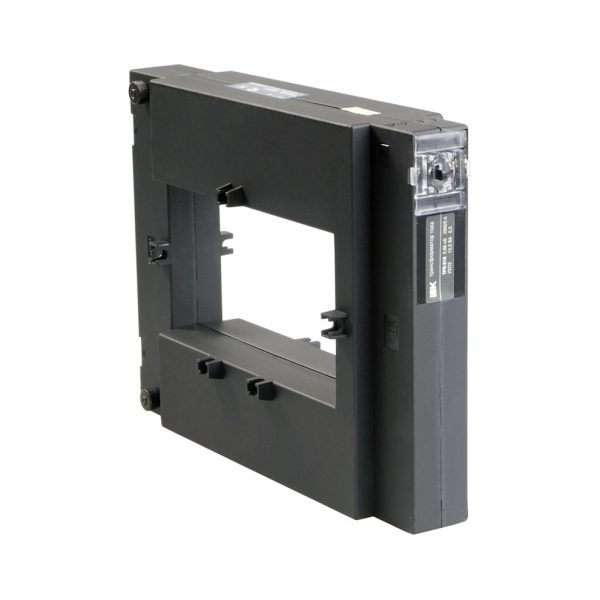

Трансформатор тока ТРП-816 1500/5А 15ВА класс 0,5 IEK — трансформатор тока. Устройство контроля параметров сети и питания оборудования. Трансформация 1500А/5А, класс точности 0,5.
Технические особенности
Класс точности 0,5 — определяет погрешность коммерческого или технического учёта. Коэффициент трансформации 1500А/5А — приводит большой ток к измеряемому значению для счётчика и приборов. Устанавливается на шину или кабель через проём; вторичную цепь нельзя размыкать под током. Номинальное напряжение 660В. Тип монтажа — на DIN-рейку, панель или проём — задаёт способ установки. Диапазон измеряемых величин должен перекрывать параметры сети. Интерфейсы и выходные сигналы позволяют включать прибор в систему автоматики. Степень защиты и климатическое исполнение учитывают место установки. Ресурс и стабильность работы важны для непрерывных процессов. Интерфейсы позволяют вывести данные в систему мониторинга.
Где применяется
Объекты с контролем качества электроэнергии. Узлы учёта электроэнергии. Узлы, где важна достоверность измерений. Промышленные объекты и инфраструктура. Автоматизация инженерных систем. Насосные, котельные и вентиляционные системы. Модернизация и реконструкция электроустановок.
Монтаж и уход
Цепи тока и напряжения подключают через отдельные клеммы. Соблюдают полярность и порядок фаз при подключении. После пуска проверяют показания и работу выходов. Настройку параметров выполняют по инструкции производителя. Прибор монтируют на DIN-рейку или в проём по документации.
На что обратить внимание
Класс точности выбирайте по назначению: 0,5S — для коммерческого учёта. Для стабильного питания берите запас по мощности 20–30%. Для автоматизации важны выходные интерфейсы прибора. Проверьте диапазон измеряемого тока и напряжения под вашу сеть. Уточните способ монтажа: DIN-рейка, панель или проём.
Совместимость
Сочетается с трансформаторами тока и приборами учёта.
Характеристики
- Номинальный ток: 5 А
- Номинальное напряжение: 660В
- Первичный номинальный ток: 1500А
- Вторичный номинальный ток: 5А
- Класс точности: 0,5
- Высота проема: 160мм
- Ширина проема: 80мм
