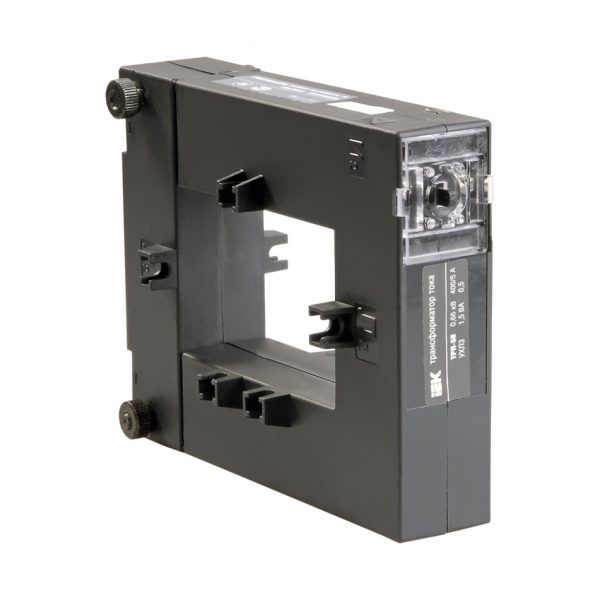

Трансформатор тока ТРП-58 400/5А 1,5ВА класс 0,5 IEK — трансформатор тока. Прибор, обеспечивающий стабильное питание и контроль сети. Трансформация 400А/5А, класс точности 0,5.
Технические особенности
Номинальное напряжение 660В. Класс точности 0,5 — определяет погрешность коммерческого или технического учёта. Коэффициент трансформации 400А/5А — приводит большой ток к измеряемому значению для счётчика и приборов. Устанавливается на шину или кабель через проём; вторичную цепь нельзя размыкать под током. Диапазон измеряемых величин должен перекрывать параметры сети. Стабилизированный выход защищает нагрузку от скачков. Тип монтажа — на DIN-рейку, панель или проём — задаёт способ установки. Степень защиты и климатическое исполнение учитывают место установки. Ресурс и стабильность работы важны для непрерывных процессов. Класс точности определяет допустимую погрешность измерений и учёта. Интерфейсы и выходные сигналы позволяют включать прибор в систему автоматики.
Где применяется
Шкафы автоматики и распределительные устройства. Системы контроля качества питания. Автоматизация инженерных систем. Узлы, где важна достоверность измерений. Питание цепей управления и сигнализации. Промышленные объекты и инфраструктура. Модернизация и реконструкция электроустановок.
Монтаж и уход
После пуска проверяют показания и работу выходов. Прибор монтируют на DIN-рейку или в проём по документации. Настройку параметров выполняют по инструкции производителя. Цепи тока и напряжения подключают через отдельные клеммы. Соблюдают полярность и порядок фаз при подключении.
На что обратить внимание
Проверьте диапазон измеряемого тока и напряжения под вашу сеть. Уточните способ монтажа: DIN-рейка, панель или проём. Для автоматизации важны выходные интерфейсы прибора. Класс точности выбирайте по назначению: 0,5S — для коммерческого учёта. Для стабильного питания берите запас по мощности 20–30%.
Совместимость
Включается в системы автоматики и диспетчеризации.
Характеристики
- Номинальный ток: 5 А
- Номинальное напряжение: 660В
- Первичный номинальный ток: 400А
- Вторичный номинальный ток: 5А
- Класс точности: 0,5
- Высота проема: 80мм
- Ширина проема: 50мм
