Синусоидальный шов обустраивают в бетонных полах, на которые воздействуют значительные нагрузки. Он решает проблему трещин и других повреждений компенсационных швов, устраняет любые зазоры, обеспечивая проезд оборудования без вибрации и сотрясений.
Использование синус-профиля для организации синусоидального шва

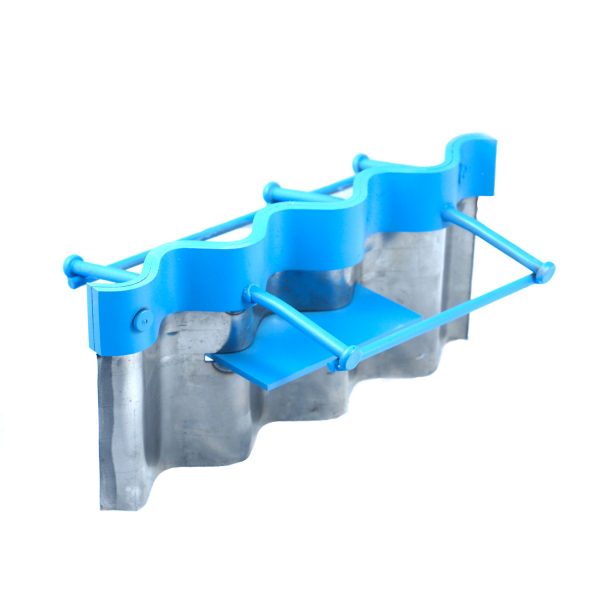

Синус-профиль представляет собой несъемную опалубку бетонного пола с компенсационным швом. Он надежен и эффективен даже на участках, которые испытывают повышенные нагрузки, в частности – там, где часто ездят автомобили или спецтехника.
Уникальная конструкция профиля создает ощущение того, что в полу нет деформационного шва. Его форма обладает достоинствами омега-профиля разделительной полосы и синусоидальной формы верхних планок. Благодаря такому профилю движение техники при переезде через шов становится плавным, без толчков и вибрации. Это продлевает срок эксплуатации поверхности и увеличивает интервал между ремонтами.
Синус-профили для деформационного шва в бетонном полу применяются для:
- строительных объектов с интенсивными динамическими нагрузками;
- крупных складских помещений;
- логистических производственных комплексов;
- парковок, рассчитанных на тяжелую технику;
- ангаров.
Они находят применение не только в промышленном и гражданском, но и в дорожном строительстве, для участков дорог, покрытие которых испытывает сверхвысокие динамические нагрузки от техники различного типа.
Изделие выполняет следующие функции:
- формирование максимально прочного деформационного шва;
- увеличение срока службы полов;
- снижение риска трещинообразования в монолите;
- защита стыков шва от разрушения.
Преимущества
К достоинствам синус-профиля для обустройства деформационного шва в бетонном полу относят:
- высокую надежность (шов, обстроенный с помощью такой конструкции, воспринимает значительные нагрузки при раскрытии шва до 40 мм);
- простоту и скорость сборки и монтажа;
- возможность использования в качестве направляющих для виброреек при укладке бетонного раствора;
- небольшой вес.
Применение такой конструкции предотвращает скалывание кромки шва и образование трещин в бетонной конструкции.
Синусоидальные швы для бетонных полов
Технические параметры
Существует несколько видов синус-профиля, каждый из которых имеет свои характеристики. Стандартные размеры изделия с длиной 2,44 м могут иметь высоту:
- 125 мм;
- 155 мм;
- 175 мм;
- 200 мм.
Толщина плиты может составлять:
- 90-140 мм;
- 130-200 мм;
- 180-250 мм.
Под заказ производители изготавливают профили с индивидуальными параметрами.
Синусоидальные пластины производят на основе толстолистовой стали (для эксплуатации в агрессивных условиях – из нержавеющей стали). Разделительные пластины конструкции произведены из качественной стали, которая гарантирует предотвращение перемещения бетонных плит по вертикальному направлению.
Скобы профиля изготовлены из арматуры. Их задача – долгосрочная и устойчивая фиксация профиля в бетоне, обеспечение раскрытия шва при усадке.
