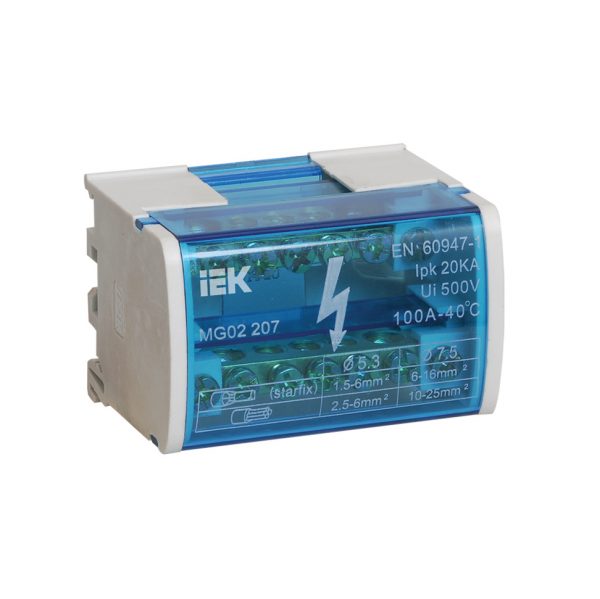

Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 2х7 L+PEN IEK — шина и шинопровод. Контактный элемент для сборки электрических соединений в щите.
Технические особенности
Шина PEN объединяет функции рабочего нуля и защитного проводника. Номинальный ток 100А. Сечение шины Прочее — подбирается под суммарный ток групп. Материал — латунь: хорошая проводимость и стойкость к нагреву. Степень защиты IP20. Изолированная втулка исключает случайное касание и замыкание. Опрессовка создаёт монолитное соединение без переходного сопротивления. Лужение и покрытие защищают контакт от окисления при нагреве. Ответвительные зажимы позволяют подключить отпайку без разрезания линии. Дуплексные гильзы соединяют два проводника в один узел. Шины распределяют питание между группами с минимальными потерями. Резьбовое или пружинное соединение рассчитано на определённое усилие зажима. Сечение жилы подбирается строго под наконечник или клемму.
Где применяется
Сборка контактных узлов распределительных устройств. Заземление и подключение защитных проводников. Ответвления на воздушных линиях и в кабельных сетях. Подключение приборов учёта и оборудования. Монтаж линий на промышленных и инфраструктурных объектах. Соединения в клеммных и переходных коробках.
Монтаж и уход
Шины устанавливают на изоляторы с соблюдением расстояний между фазами. Изолированные наконечники устанавливают так, чтобы изоляция не попала под опрессовку. Клеммы затягивают с указанным моментом, чтобы не сорвать резьбу.
На что обратить внимание
Проверьте материал: лужёная медь устойчивее к окислению при нагреве. Уточните тип наконечника: кольцевой, вилочный или штыревой. Для улицы выбирайте контакты с влагостойким покрытием. Изолированные наконечники удобнее для щитов и панелей.
Совместимость
Сочетается с клеммами, шинами и аппаратами серии. Дополняется маркировкой и термоусадкой для изоляции. Работает с медными и алюминиевыми жилами по типу изделия.
Характеристики
- Номинальный ток, i: 100А
- Номинальное напряжение: 400В
- Материал: Латунь
- Тип монтажа: На DIN рейку, монтажную панель
- Тип поверхности: Необработанная
- Сечение шины: Прочее
- Ширина: 65мм
- Высота: 45мм
