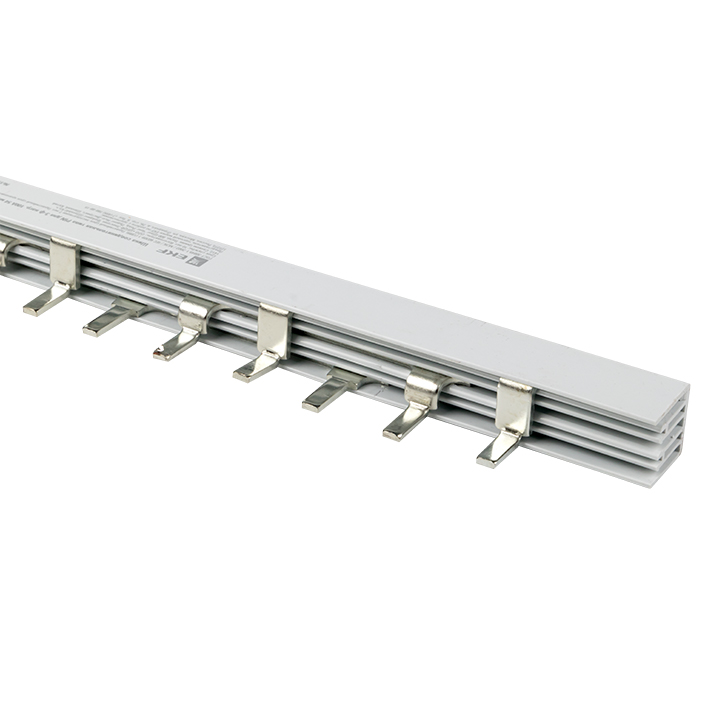

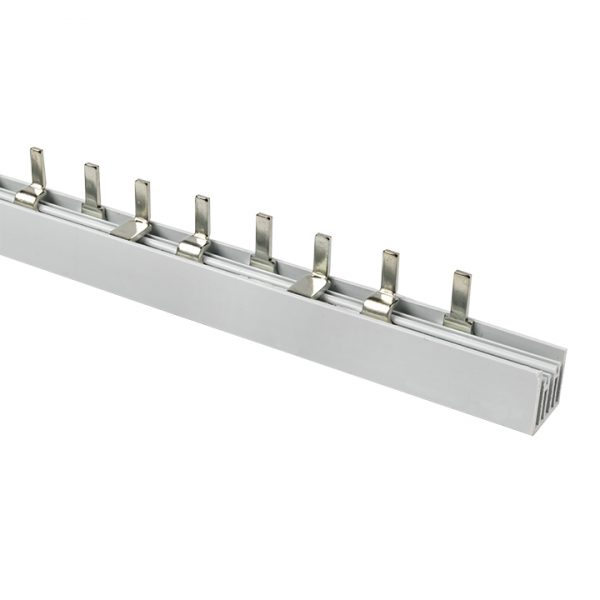

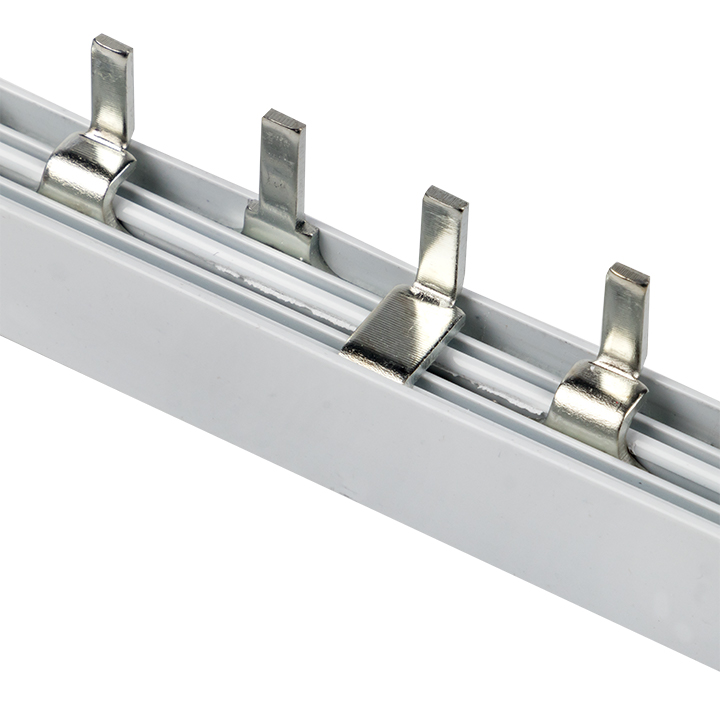

Шина соединительная типа PIN для 3-ф нагр. 100А 54 мод. EKF PROxima — шина и шинопровод. Контактный элемент для сборки электрических соединений в щите.
Технические особенности
Номинальный ток 100 А. Шина распределяет питание между группами и аппаратами в щите. Ответвительные зажимы позволяют подключить отпайку без разрезания линии. Контакт рассчитан на номинальный ток и нагрев в месте соединения. Материал токоведущей части (медь, латунь, алюминий) влияет на проводимость и нагрев. Шины распределяют питание между группами с минимальными потерями. Переходные элементы исключают коррозию на стыке меди и алюминия. Резьбовое или пружинное соединение рассчитано на определённое усилие зажима. Наконечники бывают кольцевые, вилочные и штыревые под разный тип клемм. Дуплексные гильзы соединяют два проводника в один узел.
Где применяется
Подключение приборов учёта и оборудования. Оконцевание кабеля перед подключением к аппаратам. Ответвления на воздушных линиях и в кабельных сетях. Сборка контактных узлов распределительных устройств. Подключение двигателей и технологического оборудования. Заземление и подключение защитных проводников. В каталоге относится к разделу «Шины соединительные (PIN, FORK)».
Монтаж и уход
Шины устанавливают на изоляторы с соблюдением расстояний между фазами. После сборки проверяют отсутствие люфта и нагрев соединения под нагрузкой. Клеммы затягивают с указанным моментом, чтобы не сорвать резьбу. Жилу зачищают на длину втулки, не оставляя обрезков. Перед опрессовкой проверяют соответствие гильзы сечению жилы.
На что обратить внимание
Уточните тип наконечника: кольцевой, вилочный или штыревой. Для улицы выбирайте контакты с влагостойким покрытием. Ответвительные зажимы удобны для отпайки без разреза магистрали. Для шин подбирайте сечение и число групп по суммарному току. Для меди и алюминия берите биметаллические наконечники.
Совместимость
Дополняется маркировкой и термоусадкой для изоляции. Работает с медными и алюминиевыми жилами по типу изделия. Совместимо с проводниками стандартных сечений.
Характеристики
- Количество полюсов: 54
- Номинальный ток: 100 А
- Длина, мм: 1000
- Поперечное сечение, мм: 16
