Description
Описание

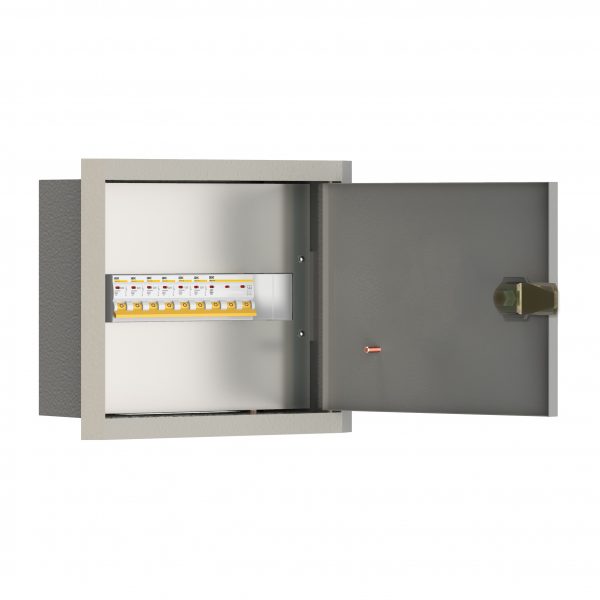

Щиток осветительный УОЩВ утопленный с автоматическими выключателями 3p 1х100А 1p 6х25А IEK — автоматический выключатель. Аппарат защиты, автоматически отключающий линию при перегрузке, КЗ или утечке. Номинальный ток 100 А.
Технические особенности
Номинальное напряжение 380/220В. Степень защиты IP31: защита от твёрдых частиц и капель. Номинальный ток 100 А — аппарат защищает линию именно этого сечения и нагрузки. Номинальный ток подбирают под длительно допустимый ток кабеля. Токовый и электромагнитный расцепители срабатывают при перегрузке и КЗ. Коммутационная износостойкость измеряется числом включений под нагрузкой. Клеммы рассчитаны на проводники стандартных сечений с нормируемым моментом. Отключающая способность показывает, какой ток КЗ аппарат гасит без разрушения. Селективность по ступеням защит исключает отключение вводного аппарата при аварии в группе. Механическая и коммутационная износостойкость измеряется числом циклов.
Где применяется
Линии с двигателями и технологическим оборудованием. Распределительные щиты квартир, домов и офисов. Квартирные и этажные щиты. Линии двигателей и технологического оборудования. Питание оборудования с электроникой и чувствительной техникой. Вводные и групповые линии систем электроснабжения.
Монтаж и уход
Аппарат ставят рабочим положением вверх, соблюдая полярность подключения. Проводники зачищают на нужную длину, не задевая соседние клеммы. После монтажа проверяют срабатывание кнопкой «Тест» или измерением.
На что обратить внимание
Для вводного аппарата выбирайте большее число полюсов и запас по току. Номинал аппарата должен соответствовать сечению кабеля и мощности нагрузки. Для влажных зон берите аппараты в соответствующей оболочке.
Совместимость
Занимает стандартную ширину на рейке, стыкуется в ряд без зазоров. Совместим с маркировкой, упорами и аксессуарами серии. Работает в комплексе с УЗО и дифавтоматами той же серии.
Характеристики
- Номинальный ток: 100 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 310мм
- Высота: 265мм
- Глубина: 120мм
- Защита: Модульный автомат. выключатель/УЗО
