Описание

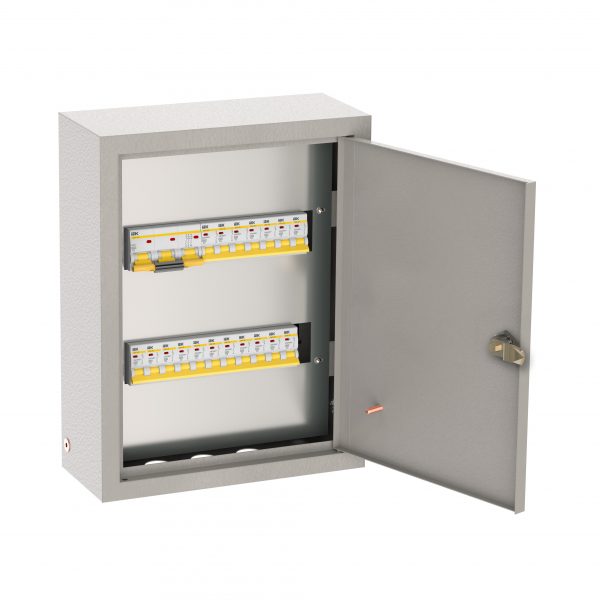

Щиток осветительный ОЩВ навесной с автоматическими выключателями 3p 1х63А 1p 12х25А IEK — автоматический выключатель. Устройство защиты, устанавливаемое на вводе или в групповой линии щита. Номинальный ток 63 А.
Технические особенности
Номинальное напряжение 380/220В. Номинальный ток 63 А — аппарат защищает линию именно этого сечения и нагрузки. Степень защиты IP31: допускает капли воды в сухих помещениях. Отключающая способность показывает, какой ток КЗ аппарат гасит без разрушения. Клеммы рассчитаны на проводники стандартных сечений с нормируемым моментом. Модульное исполнение занимает стандартное число мест на DIN-рейке 35 мм. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки. Степень загрязнения и климатическое исполнение задают условия эксплуатации. Тип расцепителя (B, C, D) определяет порог срабатывания при коротком замыкании. Характеристика B срабатывает при 3–5 кратном токе, C — при 5–10, D — при 10–20.
Где применяется
Склады, мастерские и технические помещения. Котельные, насосные и инженерные узлы. Защита розеточных и осветительных групп. Этажные и квартирные щиты жилых зданий. Линии двигателей и технологического оборудования. В каталоге относится к разделу «Навесные».
Монтаж и уход
Перед монтажом сверяют номинальный ток и характеристику с проектом. Устанавливается на DIN-рейку 35 мм; соблюдается порядок по однолинейной схеме. Не допускается установка аппарата во влажной среде без соответствующей оболочки. Маркировку линий наносят до подачи напряжения.
На что обратить внимание
Номинал аппарата должен соответствовать сечению кабеля и мощности нагрузки. Для вводного аппарата выбирают запас по току и числу полюсов. Для двигателей важен запас по току и характеристика D. Учитывайте селективность, чтобы группа не отключала ввод.
Совместимость
Соединяется с шинами и гребёнками для групповой коммутации.
Характеристики
- Номинальный ток: 63 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 440мм
- Высота: 265мм
- Глубина: 120мм
- Защита: Модульный автомат. выключатель/УЗО
