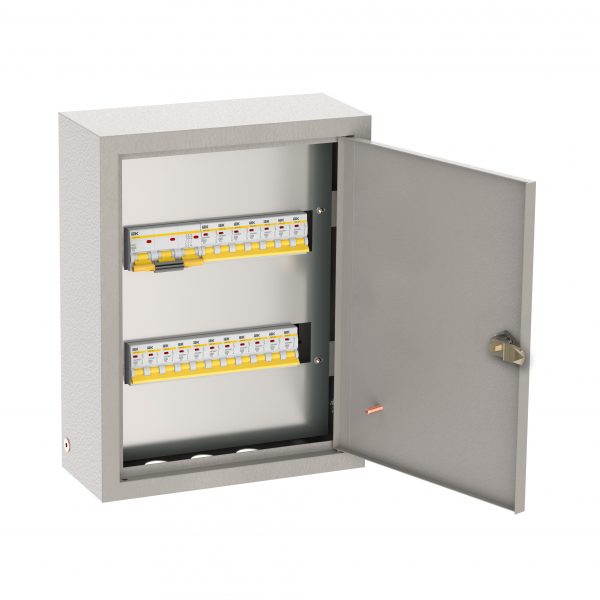

Щиток осветительный ОЩВ навесной с автоматическими выключателями 3p 1х63А 1p 12х16А IEK — автоматический выключатель. Аппарат защиты, автоматически отключающий линию при перегрузке, КЗ или утечке. Номинальный ток 63 А.
Технические особенности
Номинальный ток 63 А — аппарат защищает линию именно этого сечения и нагрузки. Номинальное напряжение 380/220В. Степень защиты IP31: допускает капли воды в сухих помещениях. Класс токоограничения определяет, насколько быстро гасится дуга КЗ. Отключающая способность показывает, какой ток КЗ аппарат надёжно гасит. Коммутационная способность определяет допустимую частоту включений под нагрузкой. Пломбировка и индикация положения повышают безопасность и контроль. Номинальный ток подбирают под длительно допустимый ток кабеля. Селективность по ступеням исключает отключение вводного аппарата при аварии в группе. Характеристика B срабатывает при 3–5 кратном токе, C — при 5–10, D — при 10–20.
Где применяется
Вводные и групповые линии систем электроснабжения. Вводы зданий и узлы распределения питания. Защита розеточных и осветительных групп. Склады, мастерские и технические помещения. Офисные и производственные распределительные устройства. Этажные и квартирные щиты жилых зданий. Линии с двигателями и технологическим оборудованием. В каталоге относится к разделу «Навесные».
Монтаж и уход
Маркировку линий наносят до подачи напряжения. Устанавливается на DIN-рейку 35 мм; соблюдается порядок по однолинейной схеме. После установки проверяют свободный ход рычага включения. Проводники зачищают на нужную длину, не задевая соседние клеммы. Аппарат ставят рабочим положением вверх, соблюдая полярность подключения.
На что обратить внимание
Уточните число модулей, чтобы аппарат встал в ряд щита. Для частых коммутаций берите аппарат с большим запасом циклов. Учитывайте селективность, чтобы группа не отключала ввод. Для влажных зон берите аппараты в соответствующей оболочке.
Совместимость
Занимает стандартную ширину на рейке, стыкуется в ряд без зазоров. Соединяется с шинами и гребёнками для групповой коммутации. Совместим с другими модульными аппаратами серии на общей DIN-рейке.
Характеристики
- Номинальный ток: 63 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 440мм
- Высота: 265мм
- Глубина: 120мм
- Защита: Модульный автомат. выключатель/УЗО
