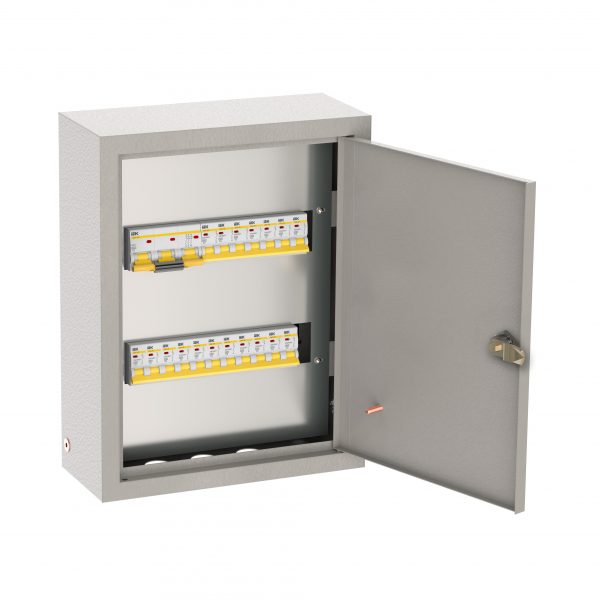

Щиток осветительный ОЩВ навесной с автоматическими выключателями 3p 1х100А 1p 18х25А IEK — автоматический выключатель. Устройство, которое разрывает цепь при аварийном режиме и защищает кабель и оборудование. Номинальный ток 100 А.
Технические особенности
Номинальный ток 100 А — аппарат защищает линию именно этого сечения и нагрузки. Номинальное напряжение 380/220В. Степень защиты IP31: допускает капли воды в сухих помещениях. Степень загрязнения и климатическое исполнение задают условия эксплуатации. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки. Тип расцепителя (B, C, D) определяет порог срабатывания при коротком замыкании. Отключающая способность показывает, какой ток КЗ аппарат гасит без разрушения. Класс токоограничения показывает, насколько быстро аппарат гасит дугу КЗ. Уставки аппарата соответствуют требованиям к защите конкретной линии.
Где применяется
Вводы зданий и узлы распределения питания. Системы с требованиями к селективности защиты. Линии двигателей и технологического оборудования. Промышленные шкафы и силовые сборки. Защита розеточных и осветительных групп. В каталоге относится к разделу «Навесные».
Монтаж и уход
Перед монтажом сверяют номинальный ток и характеристику с проектом. Не допускается установка аппарата во влажной среде без соответствующей оболочки. Групповые аппараты соединяют гребёнкой или перемычками по схеме. После монтажа проверяют срабатывание кнопкой «Тест» или измерением.
На что обратить внимание
Для частых коммутаций берите аппарат с большим запасом циклов. Проверьте отключающую способность под ожидаемый ток КЗ на вводе. Характеристику B берут для освещения и электроники, C — для смешанной, D — для двигателей. Для влажных зон берите аппараты в соответствующей оболочке. Сверьте тип напряжения: AC, DC или AC/DC по вашей сети.
Совместимость
Дополняется дополнительными контактами, расцепителями и приставками. Совместим с маркировкой, упорами и аксессуарами серии.
Характеристики
- Номинальный ток: 100 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 310мм
- Высота: 395мм
- Глубина: 120мм
- Защита: Модульный автомат. выключатель/УЗО
