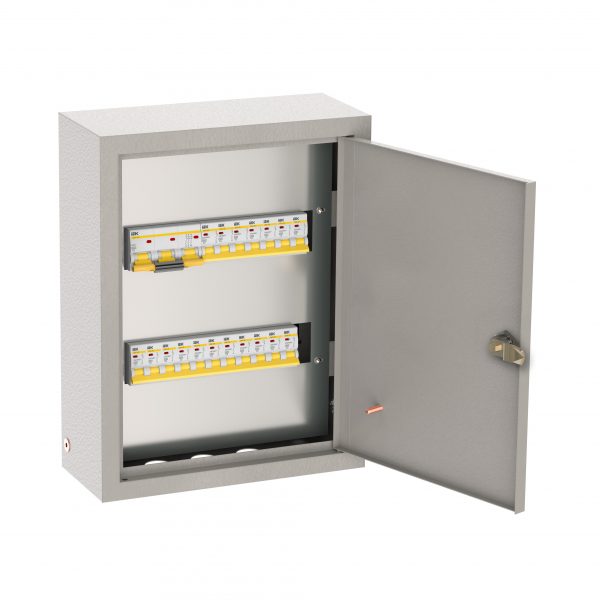

Щиток осветительный ОЩВ навесной с автоматическими выключателями 3p 1х100А 1p 12х25А IEK — автоматический выключатель. Защитный аппарат с ручным управлением и автоматическим расцеплением. Номинальный ток 100 А.
Технические особенности
Номинальный ток 100 А — аппарат защищает линию именно этого сечения и нагрузки. Степень защиты IP31: допускает капли воды в сухих помещениях. Номинальное напряжение 380/220В. Характеристика B срабатывает при 3–5 кратном токе, C — при 5–10, D — при 10–20. Корпус из термостойкого пластика выдерживает нагрев при работе. Пломбировка и индикация положения повышают безопасность. Тип расцепителя (B, C, D) определяет порог срабатывания при коротком замыкании. Номинальный ток подбирают под длительно допустимый ток кабеля. Коммутационная износостойкость измеряется числом включений под нагрузкой. Класс токоограничения определяет, насколько быстро гасится дуга КЗ.
Где применяется
Вводные и групповые линии систем электроснабжения. Склады, мастерские и технические помещения. Распределительные щиты квартир, домов и офисов. Котельные, насосные и инженерные узлы. Объекты с требованиями к селективности и надёжности защиты. Офисные и производственные распределительные устройства. В каталоге относится к разделу «Навесные».
Монтаж и уход
Проводники зачищают на нужную длину, не задевая соседние клеммы. После монтажа проверяют срабатывание кнопкой «Тест» или измерением. Групповые аппараты соединяют гребёнкой или перемычками по схеме.
На что обратить внимание
Проверьте климатическое исполнение и место установки. Номинал должен соответствовать сечению кабеля и нагрузке. Для влажных зон берите аппараты в соответствующей оболочке.
Совместимость
Соединяется с шинами и гребёнками для групповой коммутации. Совместим с другими модульными аппаратами серии на общей DIN-рейке.
Характеристики
- Номинальный ток: 100 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 440мм
- Высота: 265мм
- Глубина: 120мм
- Защита: Модульный автомат. выключатель/УЗО
