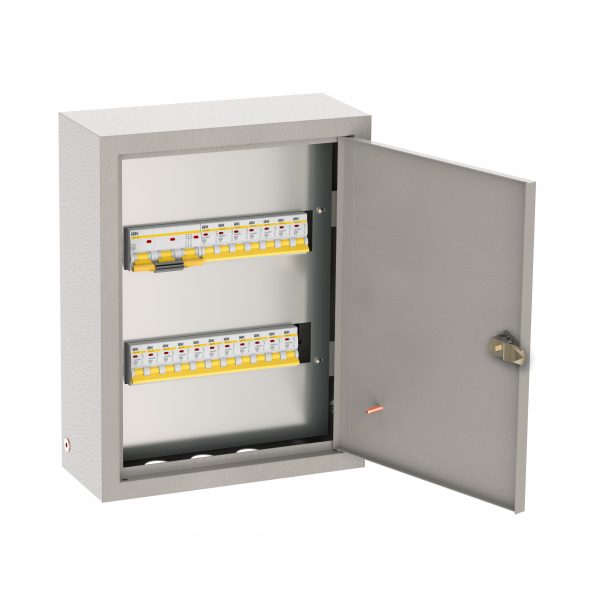

Щиток осветительный ОЩВ навесной с автоматическими выключателями 3p 1х100А 1p 12х16А IEK — автоматический выключатель. Устройство, которое разрывает цепь при аварийном режиме и защищает кабель и оборудование. Номинальный ток 100 А.
Технические особенности
Номинальный ток 100 А — аппарат защищает линию именно этого сечения и нагрузки. Номинальное напряжение 380/220В. Степень защиты IP31: допускает капли воды в сухих помещениях. Клеммы рассчитаны на проводники стандартных сечений с нормируемым моментом. Уставки аппарата соответствуют требованиям к защите конкретной линии. Механическая и коммутационная износостойкость измеряется числом циклов. Тип расцепителя (B, C, D) определяет порог срабатывания при коротком замыкании. Коммутационная износостойкость измеряется числом включений под нагрузкой. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки.
Где применяется
Склады, мастерские и технические помещения. Промышленные шкафы и силовые сборки. Котельные, насосные и инженерные узлы. Системы с требованиями к селективности защиты. Питание оборудования с электроникой и чувствительной техникой. Квартирные и этажные щиты. В каталоге относится к разделу «Навесные».
Монтаж и уход
Затяжку винтовых клемм выполняют нормируемым моментом с указанным сечением. Устанавливается на DIN-рейку 35 мм; соблюдается порядок по однолинейной схеме. Перед монтажом сверяют номинальный ток и характеристику с проектом.
На что обратить внимание
Характеристику B берут для освещения и электроники, C — для смешанной, D — для двигателей. Номинал должен соответствовать сечению кабеля и нагрузке. Для вводного аппарата выбирайте большее число полюсов и запас по току.
Совместимость
Совместим с маркировкой, упорами и аксессуарами серии. Соединяется с шинами и гребёнками для групповой коммутации. Совместим с другими модульными аппаратами серии на общей DIN-рейке.
Характеристики
- Номинальный ток: 100 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 310мм
- Высота: 265мм
- Глубина: 120мм
- Защита: Модульный автомат. выключатель/УЗО
