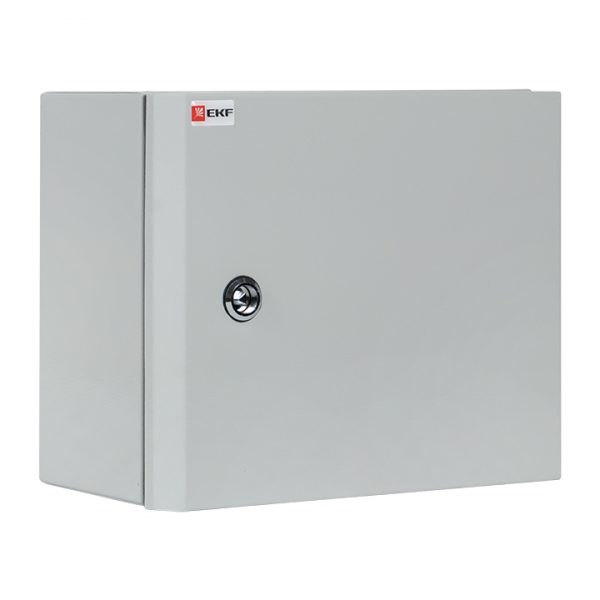

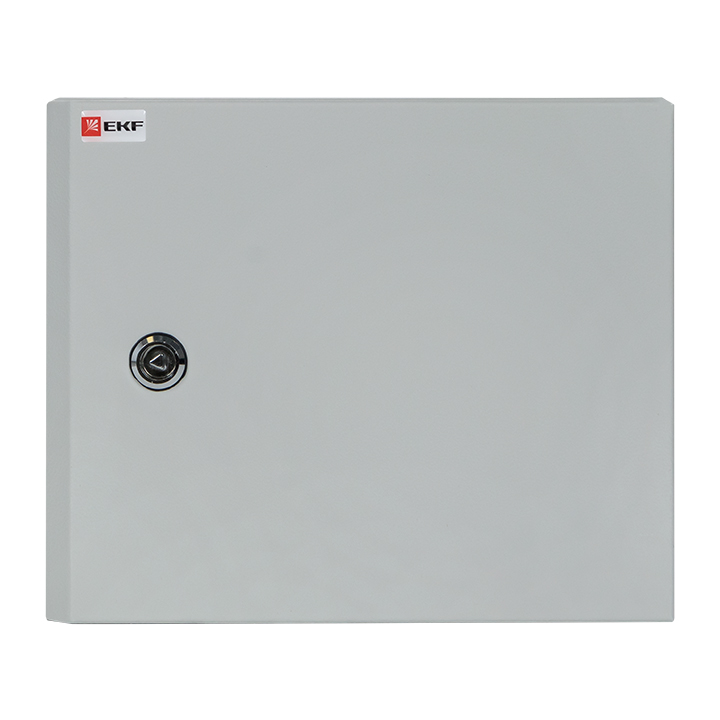

Щит с монтажной панелью ЩМПг- 25.30.15 IP54 EKF PROxima — электротехнический шкаф. Щитовой корпус для компоновки аппаратов и кабельных вводов. Степень защиты IP54.
Технические особенности
Степень защиты IP54: частичная защита от пыли и брызг — для технических помещений. Цвет по RAL 7035. Дверь может быть глухой или со смотровым окном. Цоколь и крыша защищают корпус при наружной установке. Монтажные рейки и панели рассчитаны на стандартные модули. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Вводы кабеля выполняют через гермовводы с сохранением IP. Встраиваемое или навесное исполнение выбирается под способ установки. Климатическое исполнение учитывает температуру и влажность объекта.
Где применяется
Этажные и квартирные щиты. Промышленные цеха и открытые площадки. Сборка распределительных устройств и ВРУ. Котельные, ИТП и инженерные узлы. Размещение аппаратуры автоматизации и управления. Уличные и неотапливаемые объекты. Объекты с повышенными требованиями к безопасности. В каталоге относится к разделу «Корпуса с монтажной панелью (ЩМПг IP54) PROxima».
Монтаж и уход
Дверь и замок регулируют для свободного открывания. Уплотнители двери проверяют после установки. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Модули размещают с запасом под будущее расширение. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла.
На что обратить внимание
Для улицы учитывайте УФ-стойкость и уплотнения двери. Для улицы важны УФ-стойкость и уплотнения двери. Степень защиты IP подбирайте под условия установки. Число модулей берите с запасом 20–30%.
Совместимость
Комплектуется DIN-рейками и системами крепления. Дополняется монтажными панелями, рейками и вводами.
Характеристики
- Цвет: Светло-серый
- Способ монтажа: Навесной
- Ширина, мм: 300
- Высота, мм: 250
- Глубина, мм: 155
- Номинальный ток, a: 630
