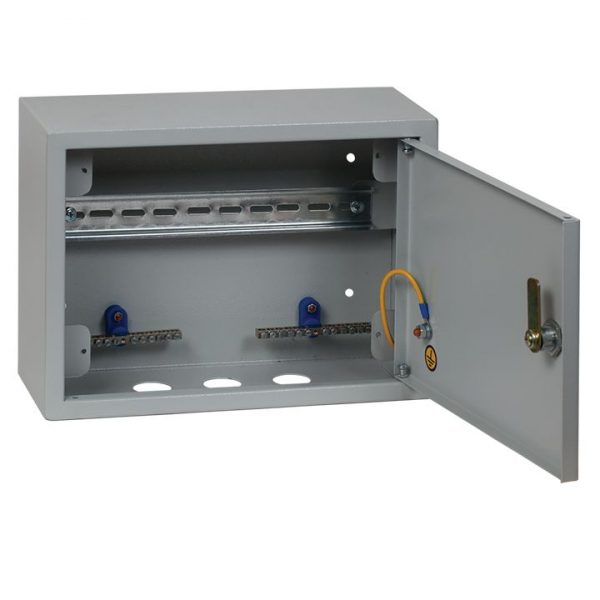

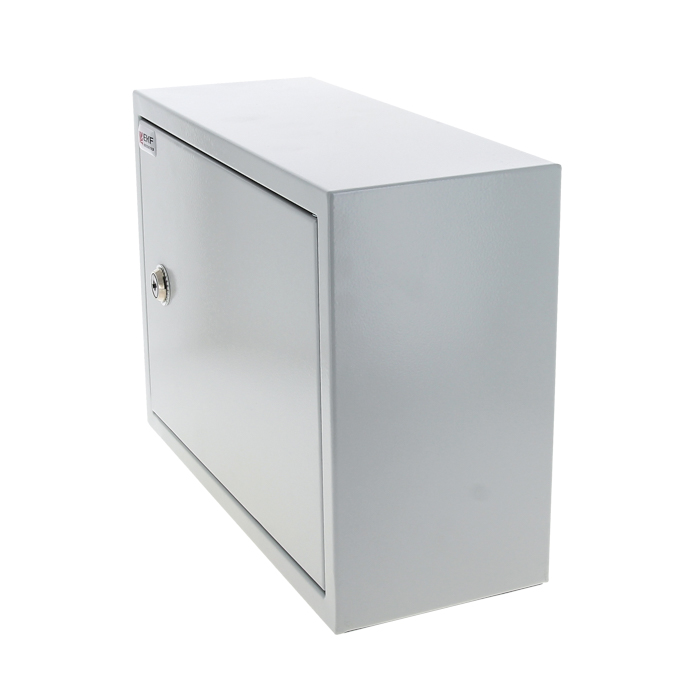

Щит распред. навесной ЩРН-24 с шинами (350х300х120) IP31 EKF PROxima — шина и шинопровод. Контактный элемент для сборки электрических соединений в щите.
Технические особенности
Шина распределяет питание между группами и аппаратами в щите. Степень защиты IP31. Материал токоведущей части (медь, латунь, алюминий) влияет на проводимость и нагрев. Опрессовка создаёт монолитное соединение без переходного сопротивления. Резьбовое или пружинное соединение рассчитано на определённое усилие зажима. Изолированная втулка исключает случайное касание и замыкание. Переходные элементы исключают коррозию на стыке меди и алюминия. Лужение и покрытие защищают контакт от окисления при нагреве. Наконечники бывают кольцевые, вилочные и штыревые под разный тип клемм.
Где применяется
Подключение двигателей и технологического оборудования. Сборка силовых и распределительных щитов. Сборка шин и распределительных узлов. Вводы кабеля в оборудование и щиты. Ответвления на воздушных линиях и в кабельных сетях. Монтаж линий на промышленных и инфраструктурных объектах.
Монтаж и уход
После сборки проверяют отсутствие люфта и нагрев соединения под нагрузкой. Оконцевание выполняют пресс-клещами, подбирая матрицу под сечение и тип наконечника. Изолированные наконечники устанавливают так, чтобы изоляция не попала под опрессовку. Клеммы затягивают с указанным моментом, чтобы не сорвать резьбу.
На что обратить внимание
Сечение наконечника или гильзы подбирайте строго под жилу. Для алюминия используйте переходные элементы, чтобы избежать коррозии контакта. Изолированные наконечники удобнее для щитов и панелей. Для многопроволочных жил выбирайте наконечники под опрессовку, а не под пайку.
Совместимость
Сочетается с клеммами, шинами и аппаратами серии. Работает с медными и алюминиевыми жилами по типу изделия. Соединяется с шинодержателями и изоляторами серии.
Характеристики
- Цвет: Светло-серый
- Способ монтажа: Настенный монтаж
- Ширина, мм: 300
- Высота, мм: 350
- Глубина, мм: 120
